Pallet Shuttle automat

Pallet Shuttle automat

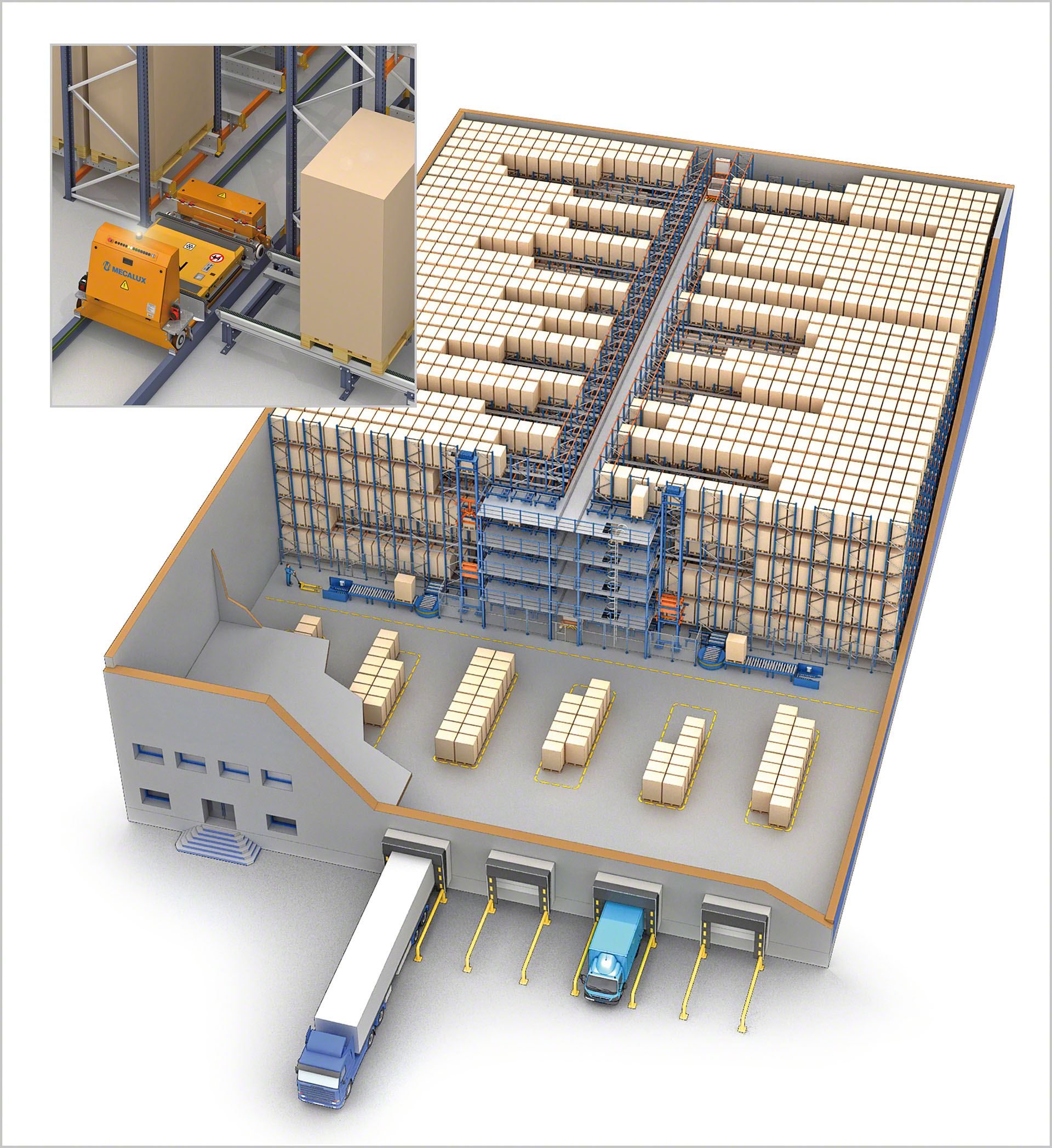

Sistem de depozitare automat cu paletizare prin compactare care utilizează un Pallet Shuttle automat sau cărucior electric și sisteme automate de manipulare pentru a crește capacitatea și productivitatea depozitului.

Produs

Pallet Shuttle automat pentru paleți: unitatea face puterea

Acest sistem presupune încorporarea unor sisteme automate în procesele de întreținere a depozitelor compacte, facilitând companiilor să își diferențieze oferta de produse și servicii, datorită reducerii costurilor și a performanței sporite a lanțului logistic.

În cadrul acestei soluții de depozitare, motostivuitoarele sunt înlocuite cu stacker crane (macarale-stivuitoare) sau cu navete care transportă pe platforma acestora Palet Shuttle și încărcătura. Căruciorul este introdus în canalele de depozitare și poziționează fiecare dintre paleți în cel mai adânc spațiu care este liber. Toate acestea în urma comenzilor lansate de software-ul de management al depozitului Easy WMS.

Pe scurt, Pallet Shuttle automat este rezultatul îmbinării optimizării capacității de stocare a sistemelor compacte, cu reducerea timpilor alocați fiecărei operații a sistemelor automate.

Avantaje

Unirea tuturor beneficiilor compactării și automatizării

  • Economie maximă de spațiu în sisteme compacte cu canale de depozitare până la 40 de metri adâncime și rafturi de peste 40 de metri înălțime.
  • Mișcare rapidă a căruciorului electric care reduce timpul de intrare și expediere a mărfii.
  • Creștere importantă a numărului de cicluri/oră comparativ cu alte sisteme de depozitare.
  • Sistem produs către om, astfel încât încărcătura se deplasează automat către stațiile de picking.
  • Supercondensatorii căruciorului sunt încărcați automat în timp ce se află la bordul stacker crane-ului sau al navetei, astfel încât căruciorul este întotdeauna pregătit.
  • Economii de costuri la echipamentele de manipulare, în zona depozitului, de personal și energie (în special în camere frigorifice).
  • Sistem care permite diferite configurații în funcție de numărul de referințe, numărul de paleți și deplasările necesare pentru fiecare caz.
  • Depozitele automate compacte cu Pallet Shuttle oferă o siguranță absolută pentru operatori, pentru încărcătură și pentru instalarea propriu-zisă.

Aplicații

Pallet Shuttle automat: soluția perfectă pentru circulația intensivă a produselor

Instalarea unui depozit automatizat compact cu Pallet Shuttle este recomandată în special în acele cazuri în care este necesar să se ajungă la o creștere remarcabilă a productivității și, prin urmare, este necesar să se mute un număr mare de paleți/oră.

În general, această soluție este adecvată în următoarele cazuri:

Pentru a depozita SKU-uri paletizate de înaltă densitate și produse de depozitare în masă.

Pentru depozite cu SKU-uri pentru consum mediu și mare sau cu un număr mare de paleți.

Instalații în care sunt necesare randamente foarte mari, cu o rotație mare de produse și unde utilizarea maximă a spațiului este esențială.

Camere frigorifice, se reduce volumul care trebuie refrigerat, cu economiile ulterioare ale costurilor energetice, pe lângă faptul că face inutilă prezența operatorilor în medii cu temperaturi joase, ceea ce crește considerabil numărul de mișcări.

Depozit tampon pentru depozitare temporară.

Ideal pentru rafturi adânci, cu intrări și ieșiri masive ale aceluiași produs.

Variante

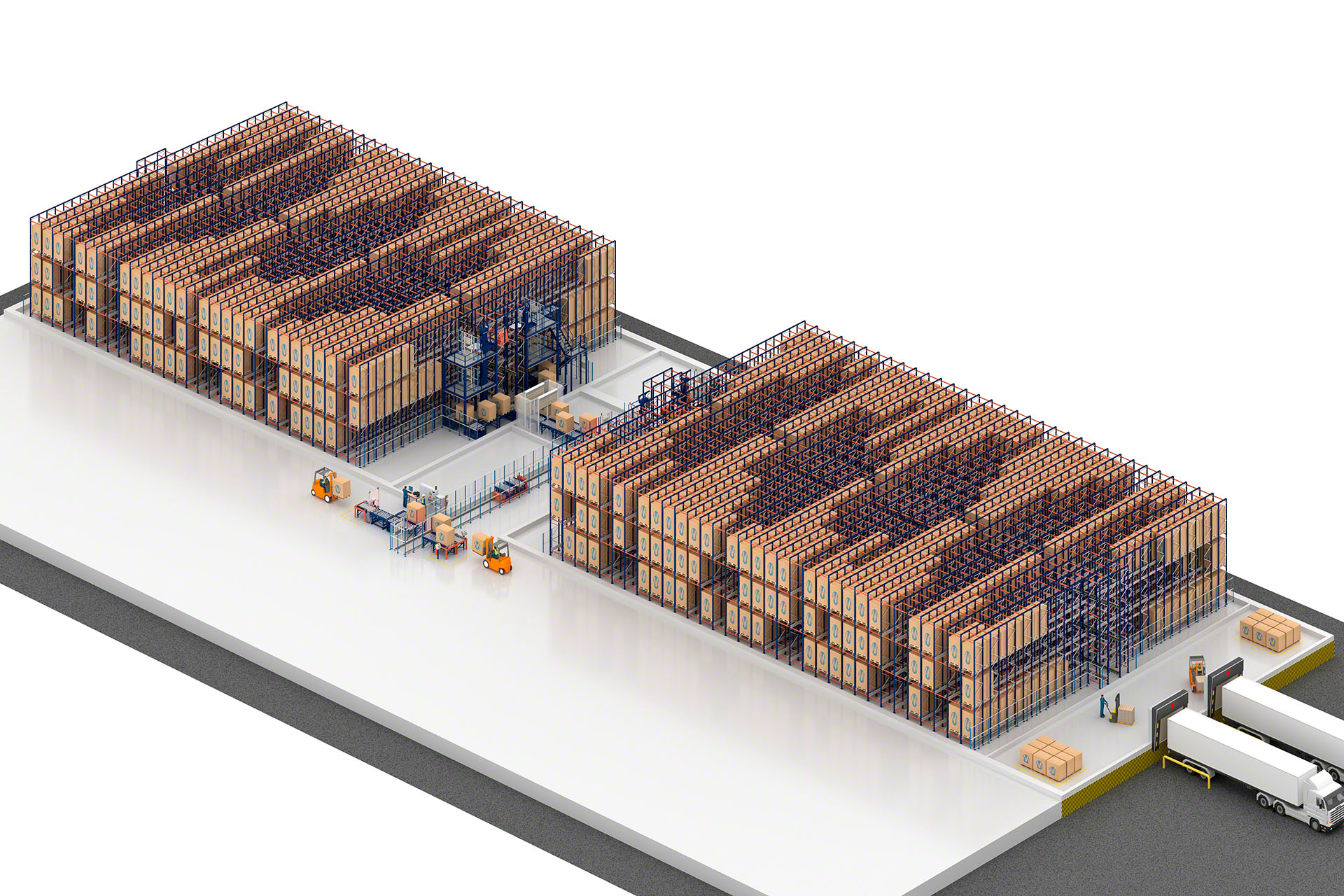

Depozit automatizat compact cu Palet Shuttle

În instalațiile automate cu Pallet Shuttle, stivuitorul este înlocuit cu echipamente automate de manipulare, stacker crane sau navete. Astfel, se realizează o reducere considerabilă a timpilor folosiți pentru fiecare operațiune.

Alegerea echipamentului de manipulare va depinde de numărul de mișcări de intrare și ieșire, numărul de referințe și numărul de paleți pe referință sau lot. Diferența fundamentală dintre cele două sisteme constă în numărul potențial de paleți pe care o soluție este capabilă să le deplaseze cunavete față de una cu stacker crane, deoarece această cantitate se multiplică cu numărul de niveluri pe care le are instalația.

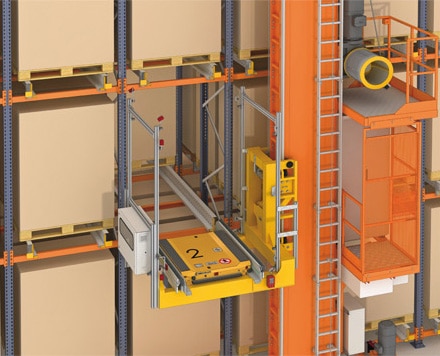

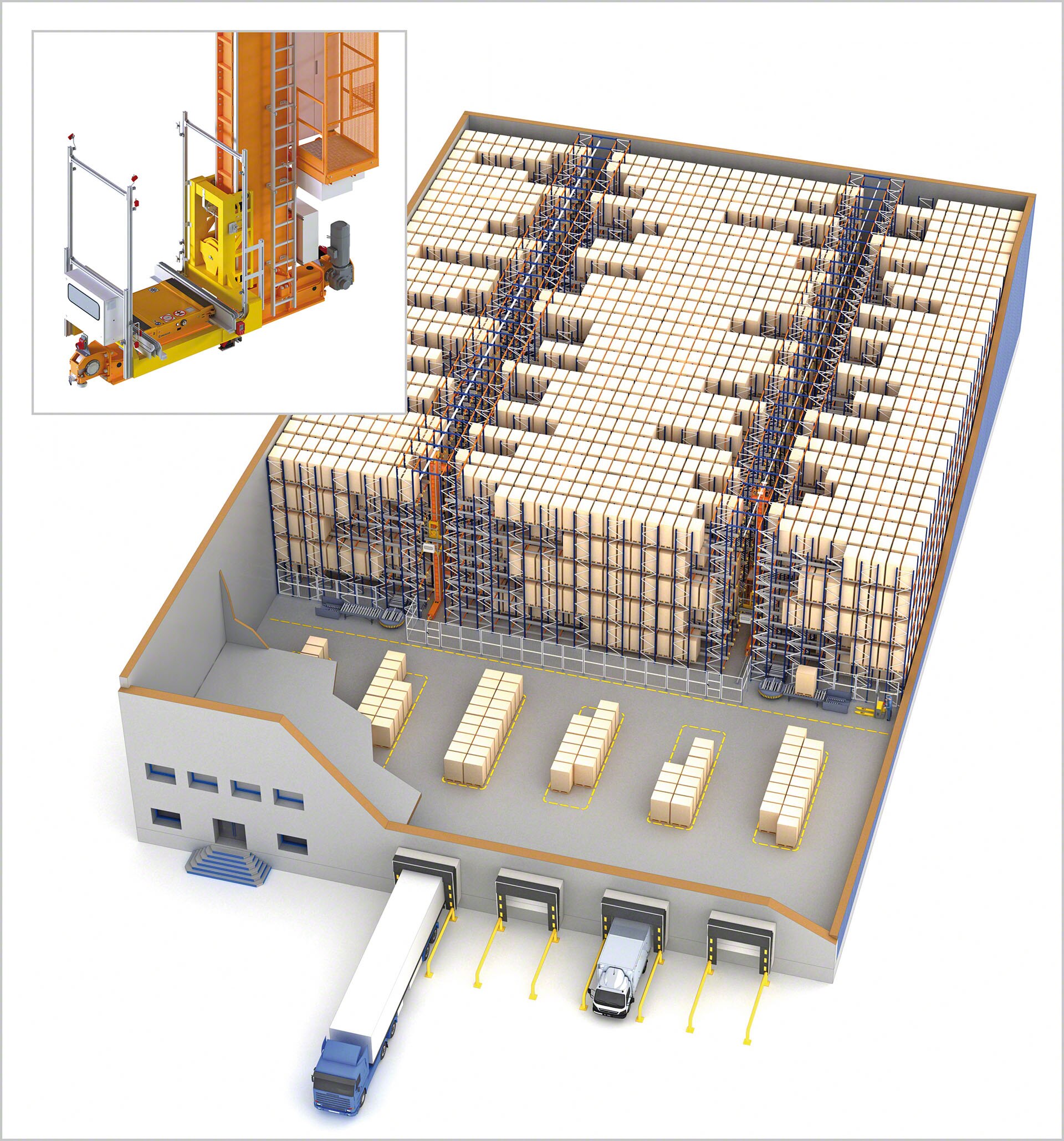

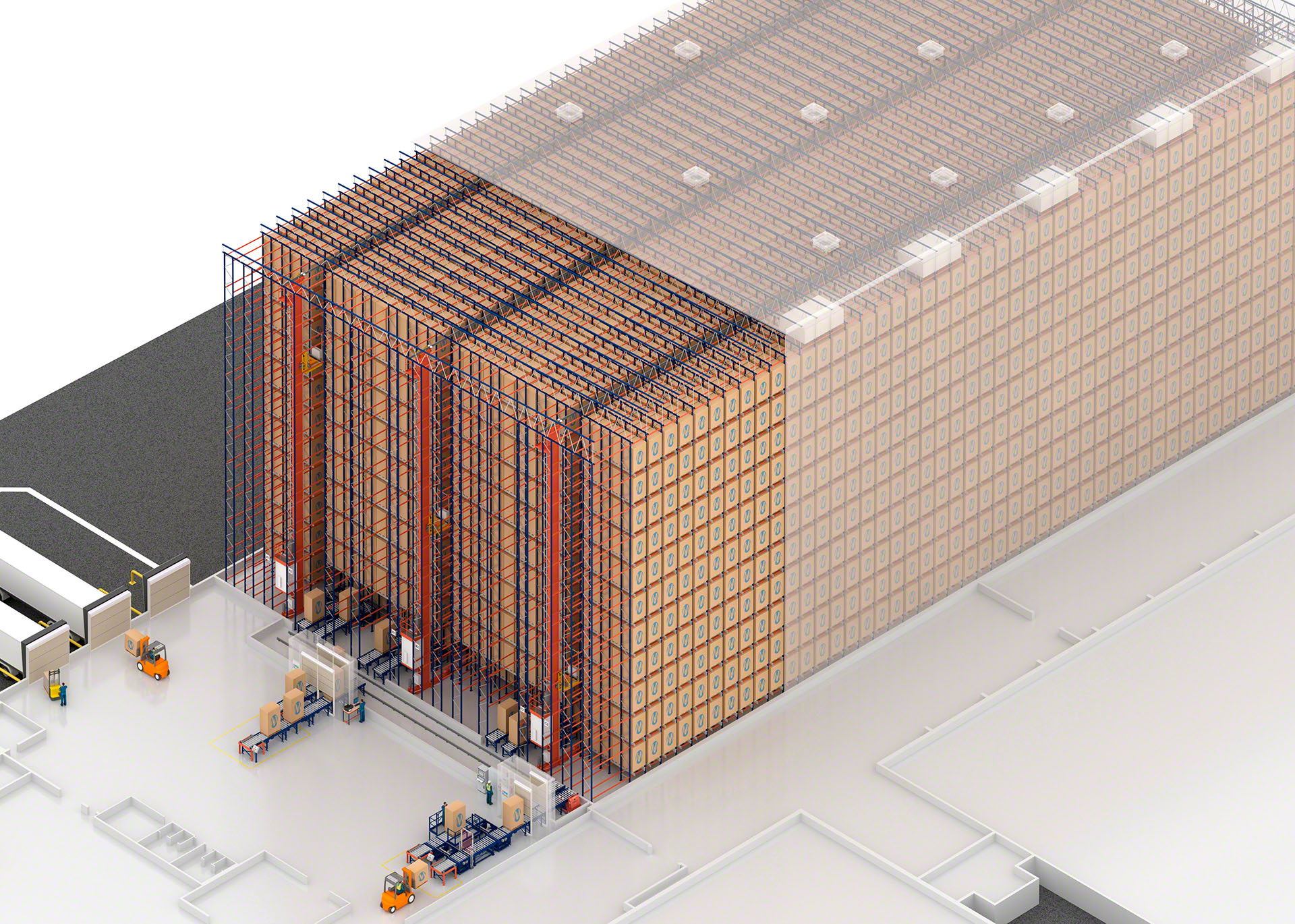

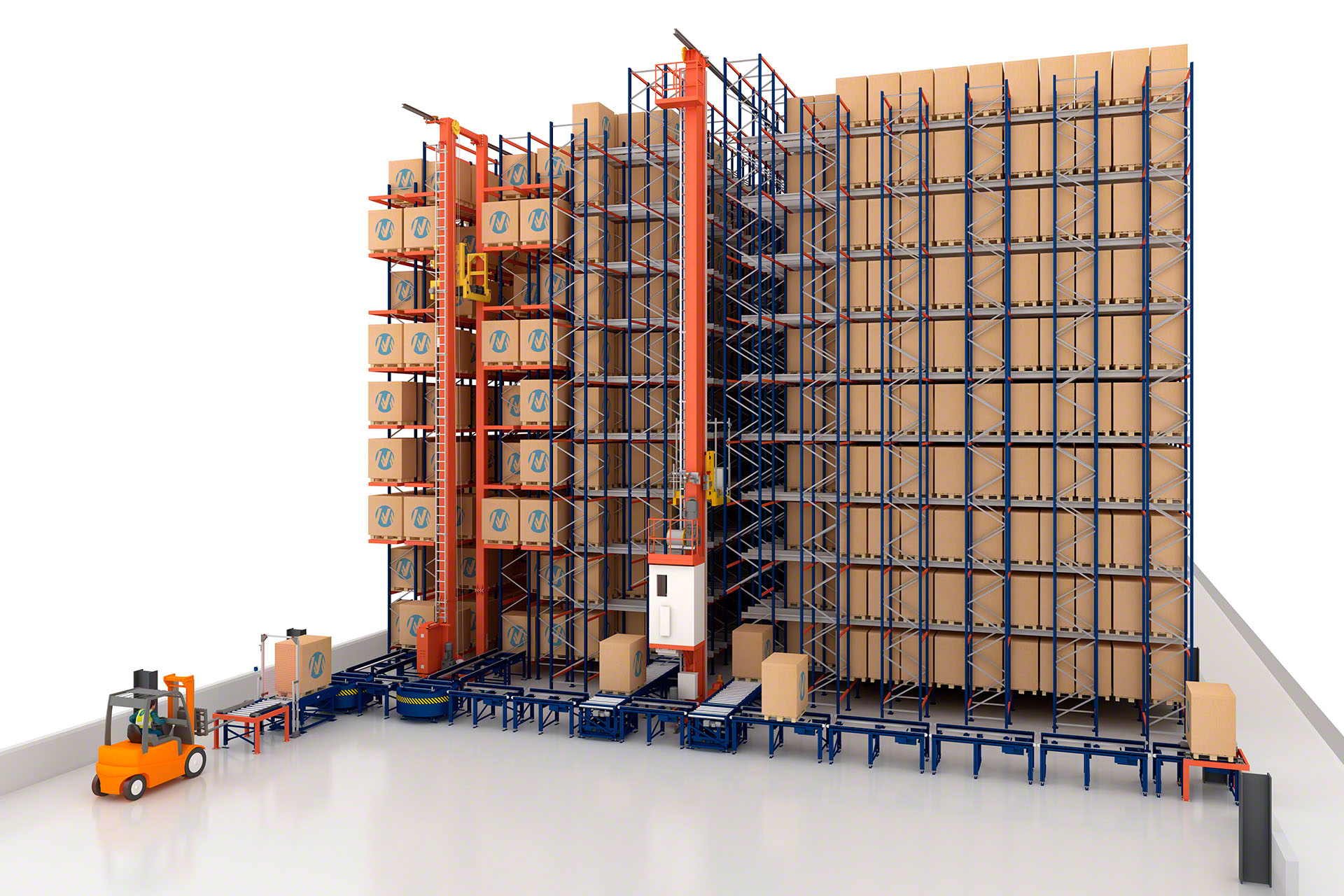

Pallet Shuttle automată cu stacker crane

O stacker crane este responsabilă pentru efectuarea deplasărilor de la pozițiile de intrare și ieșire din depozit către orice canal de depozitare. Palet Shuttle este responsabilă de mutarea paleților de la platforma stacker crane-ului până la locația lor în canalul corespunzător.

În general, sunt instalate două blocuri de rafturi compacte de depozitare, câte unul pe fiecare parte a culoarului de lucru. Această configurație permite o capacitate mai mare, deoarece culoarul principal este mic (mai mic de 1.600 mm). Pe de altă parte, utilizarea unei stacker crane permite ca înălțimea de depozitare să depășească 40 m înălțime.

În plus față de capacitate mai mare, mulțumită integrării cu sistemul de management Easy WMS, acest sistem permite un număr mai mare de cicluri/oră și un control perfect al stocurilor și a tuturor mișcărilor care se efectuează în depozit, crescând astfel productivitatea.

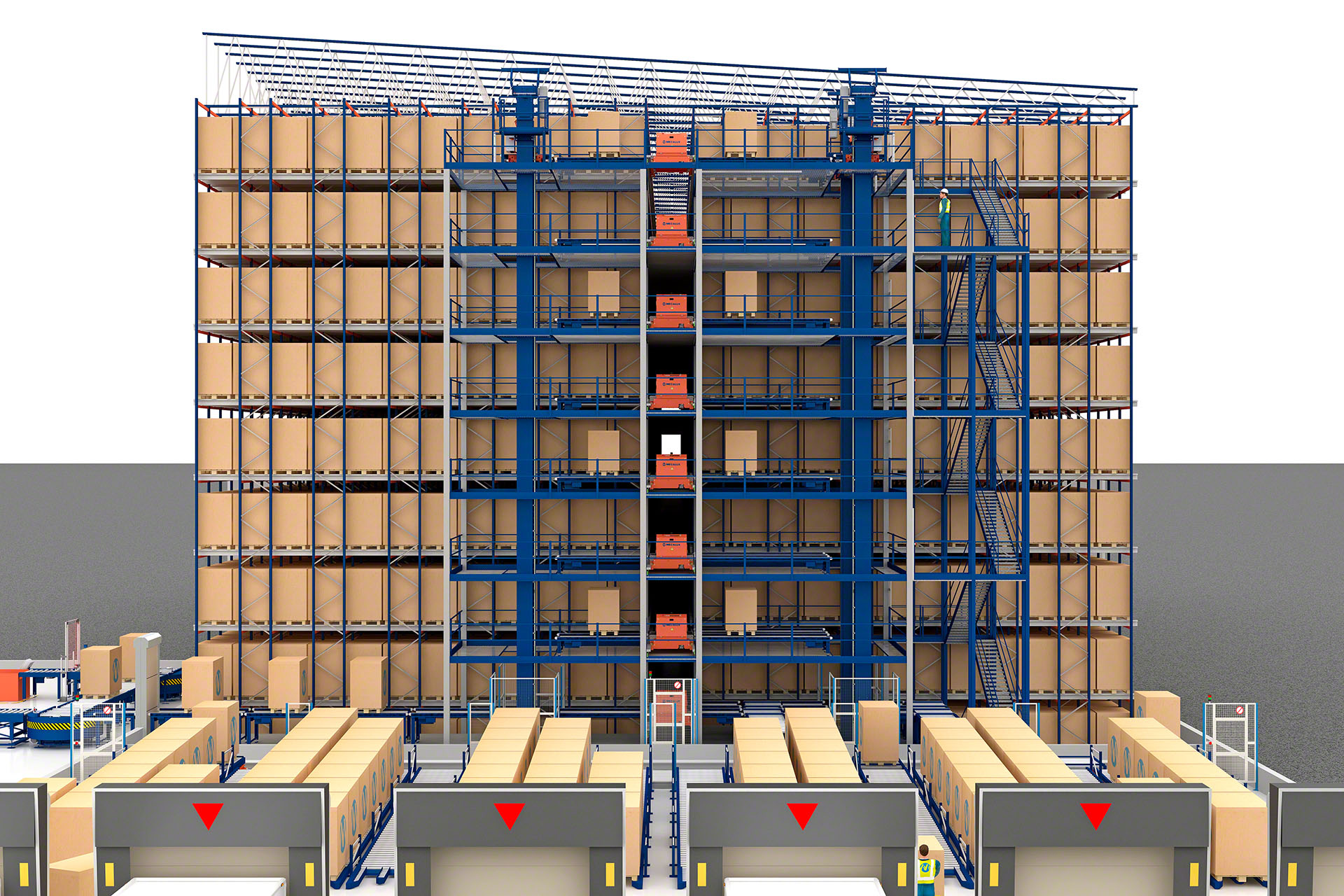

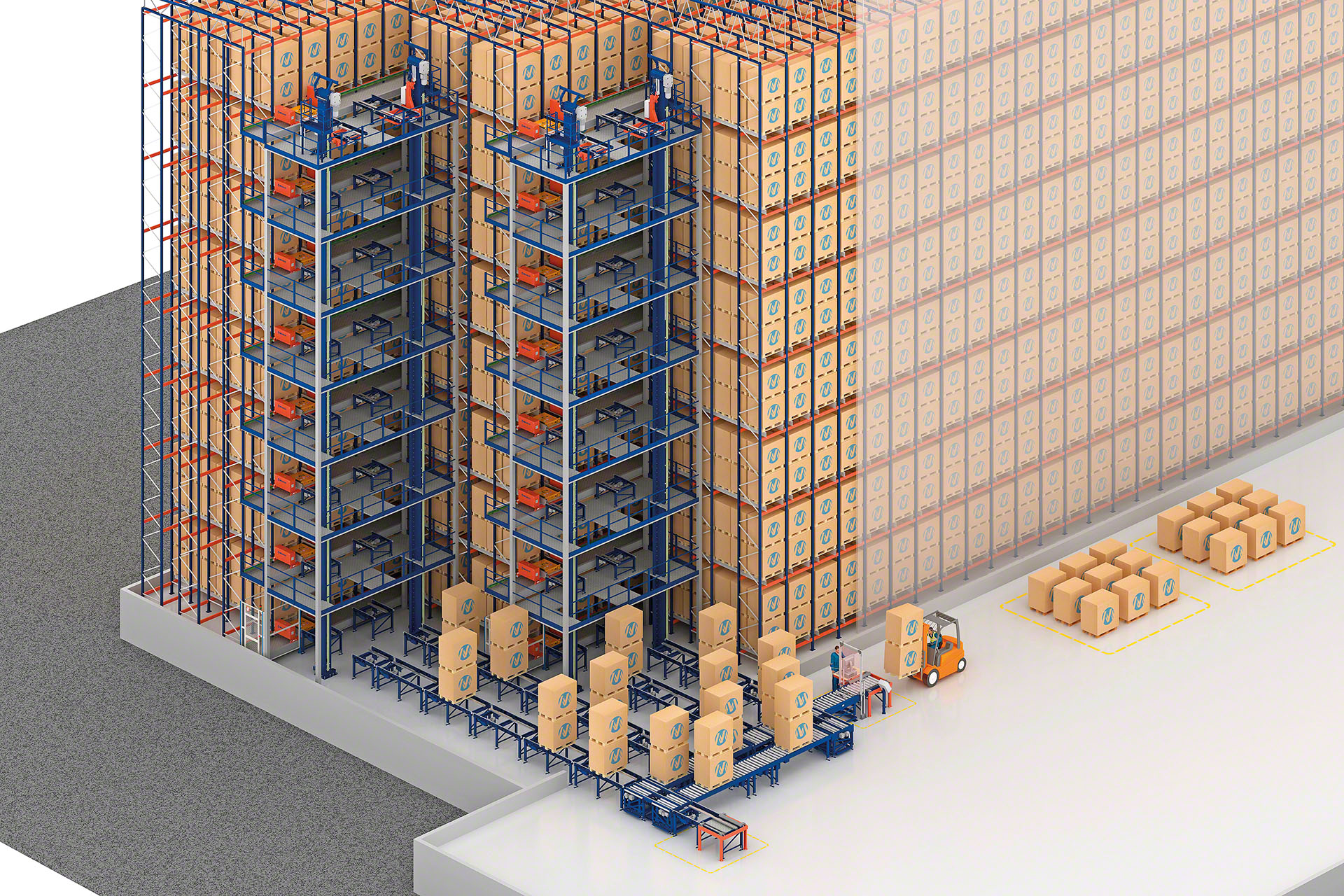

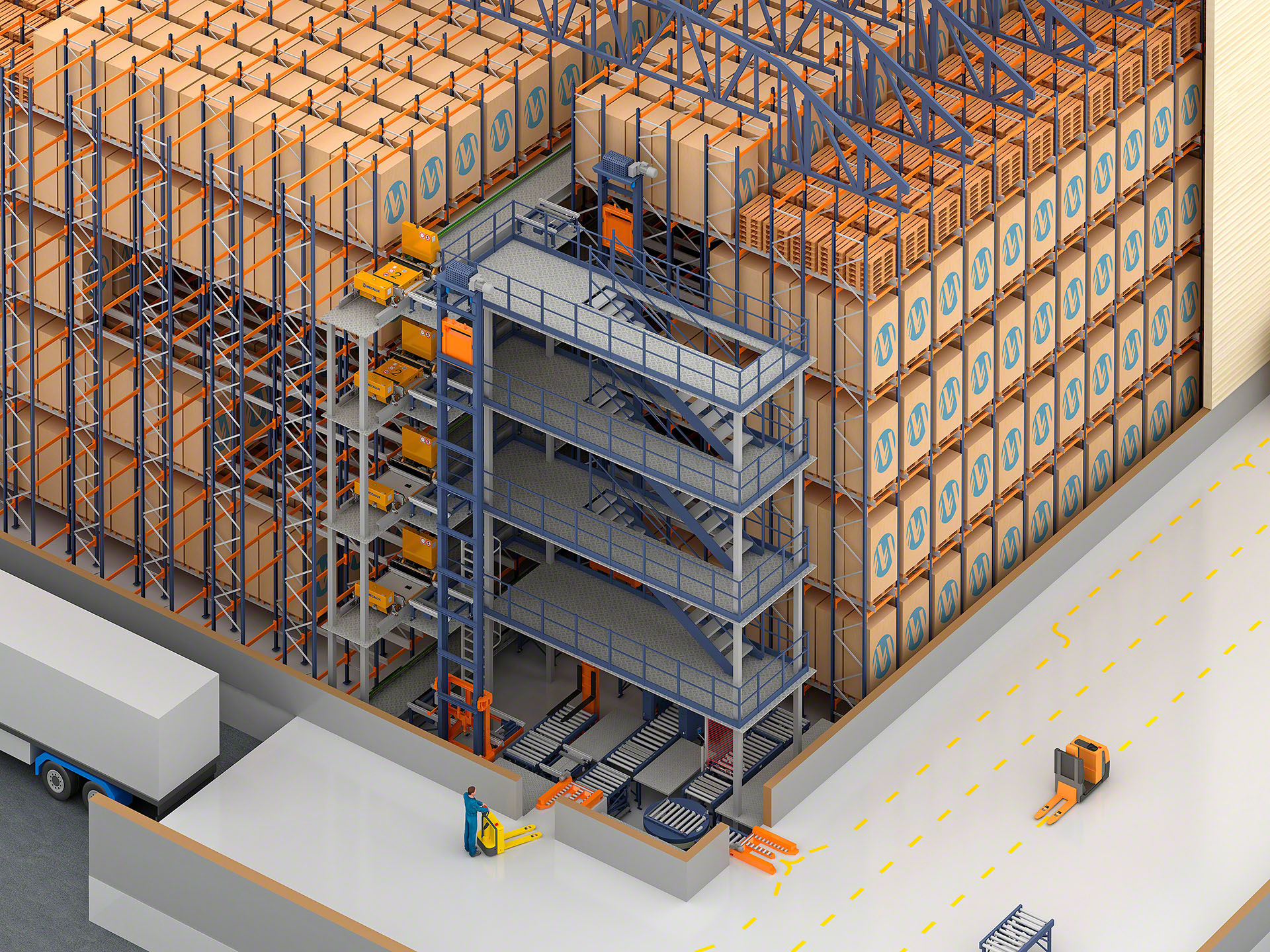

Pallet Shuttle automat cu navetă

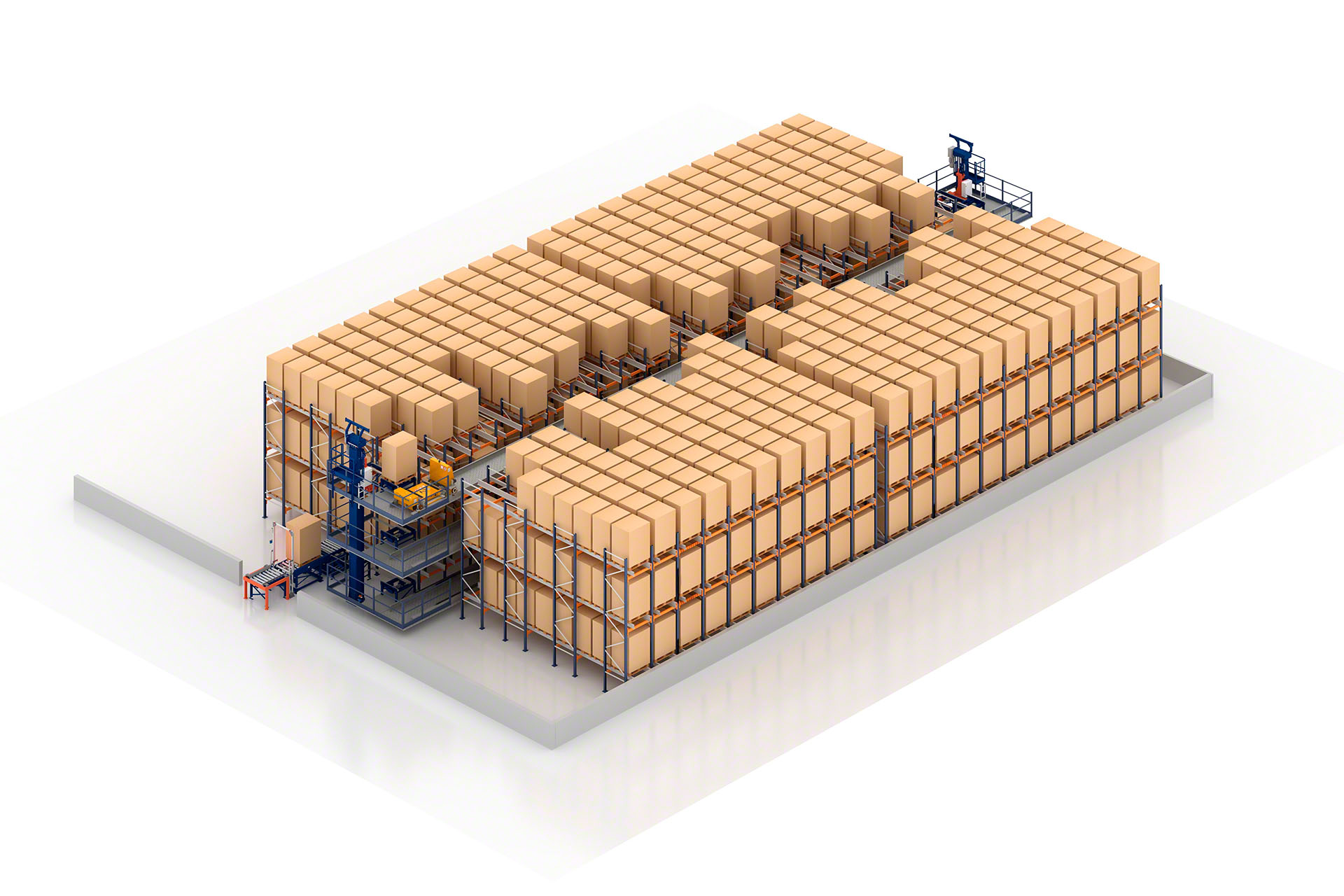

În această soluție, o structură este instalată ca pasarelă cu șine de ghidare care permite deplasarea unei navete pentru fiecare nivel. Ca și în cazul stacker crane, de obicei sunt instalate două blocuri de rafturi de depozitare pentru compactare, câte unul pe fiecare parte a culoarului de lucru.

Naveta este un transportor de paleți intermitent care circulă pe șine în linie dreaptă, deplasând marfa dintr-un punct în altul din depozit. La rândul său, acesta încorporează un alt element de transport la bord unde este amplasată Pallet Shuttle, cu lanțuri de tragere pentru paleți. Pentru a comunica diferitele niveluri care compun instalația, se utilizează elevatoare care efectuează mișcări pe înălțime.

Toată gestionarea și controlul automat, cu criteriile de funcționare, amplasare, atribuire, pregătire, etc., se realizează prin intermediul software-lui de gestionare a depozitelor Easy WMS.

În instalațiile cu navete, numărul de mișcări sau cicluri/oră se înmulțește cu numărul de niveluri disponibile în depozit. Este cel mai eficient sistem de depozitare compact atunci când trebuie să combinați o capacitate mare cu un număr mare de mișcări.

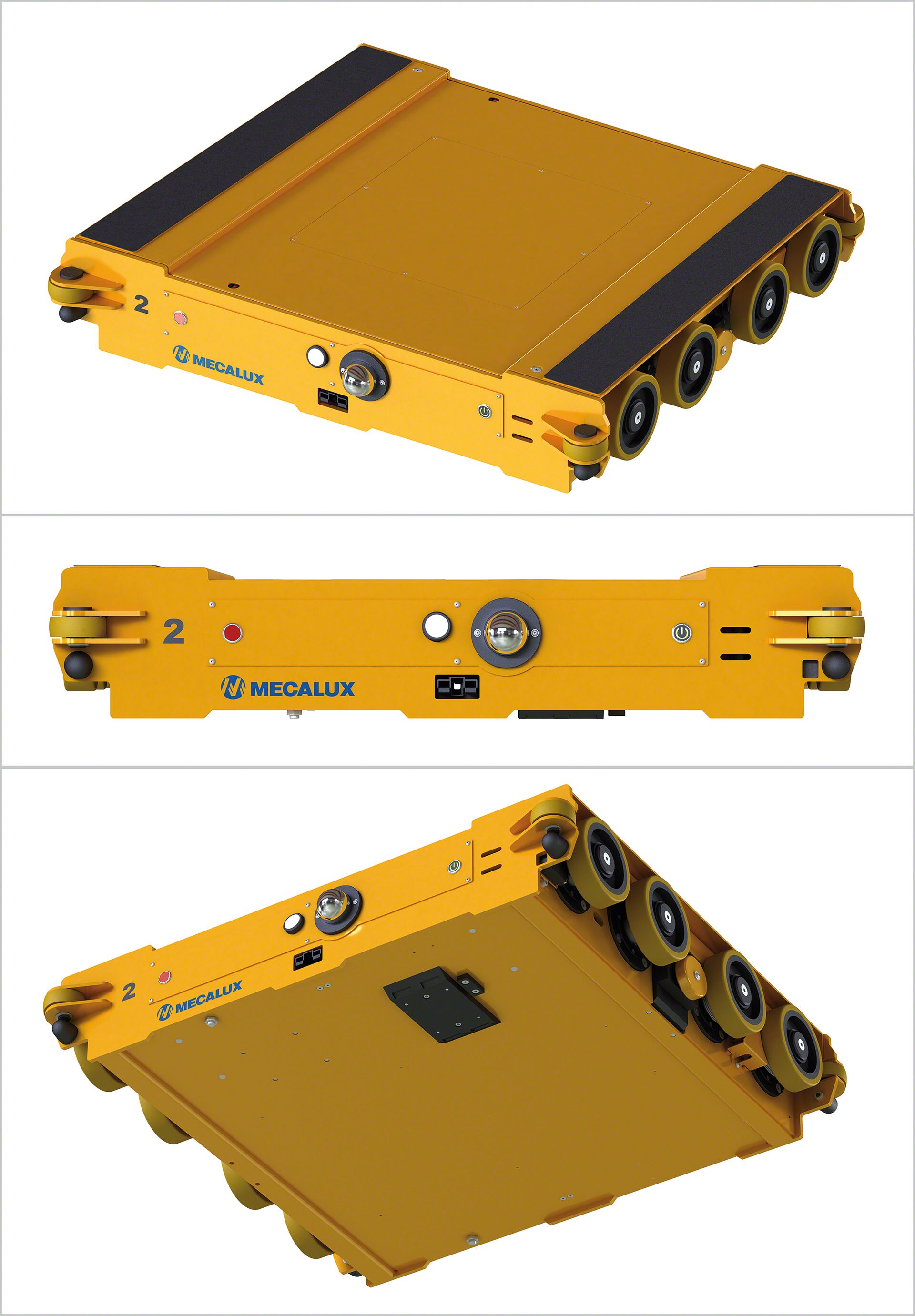

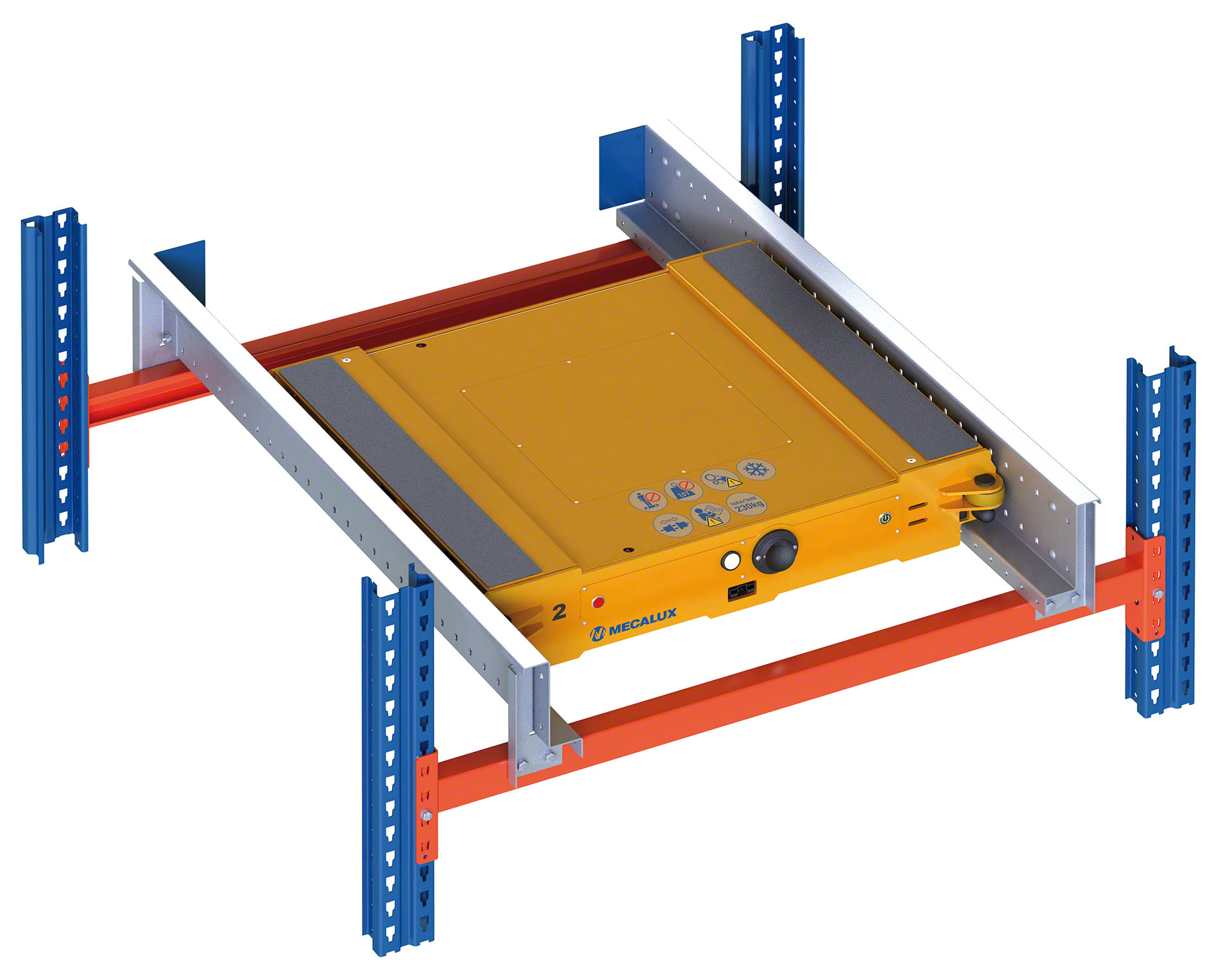

Date tehnice ale Pallet Shuttle

Lățime palet 1.200 mm
Adâncime palet 800 / 1.000 / 1.200 mm
Capacitate de încărcare Până la 1.500 kg
Role 8
Viteza de deplasare fără sarcină Mediu înconjurător: 110 m/min / Rece: 76 m/min
Viteza de deplasare cu sarcină 70 m/min
Timpul de ridicare 2 s
Temperatura de lucru Mediu: de la 5 la 45 ºC / Frig: de la -30 la 5 ºC
Baterie Supercondensatoare

Galerie

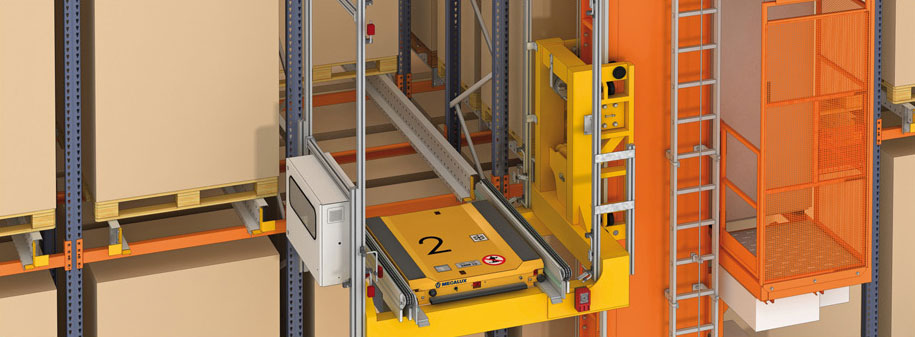

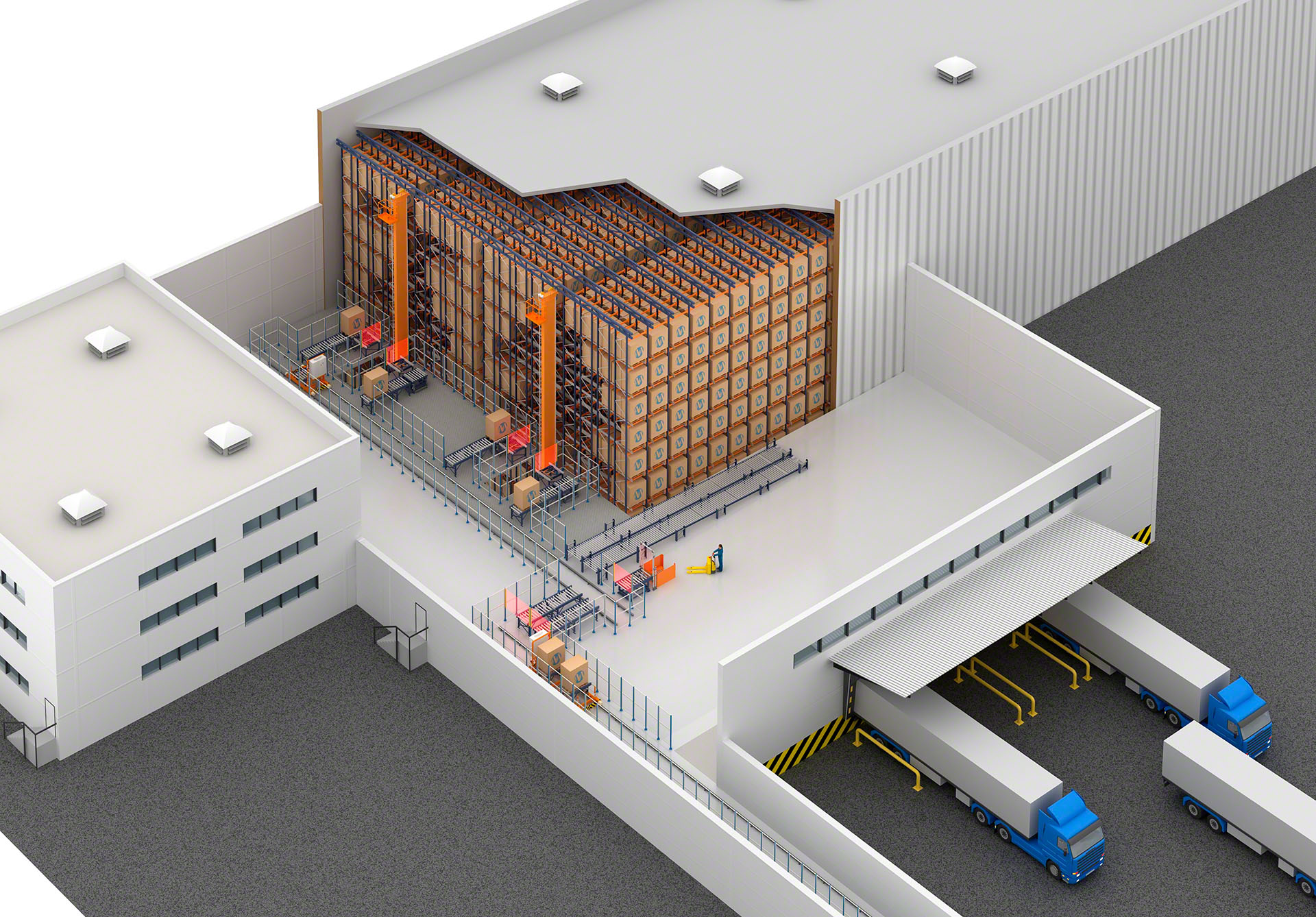

Automatic Pallet Shuttle ensures maximum efficiency in high-density storage systems

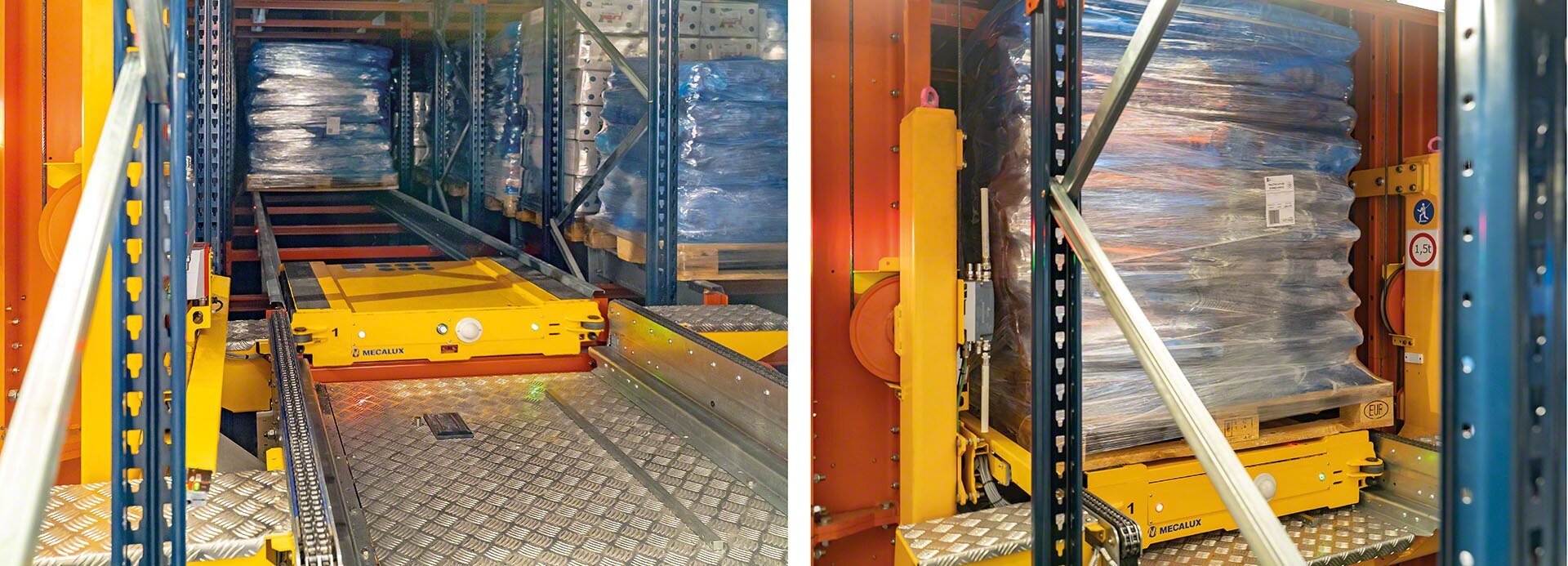

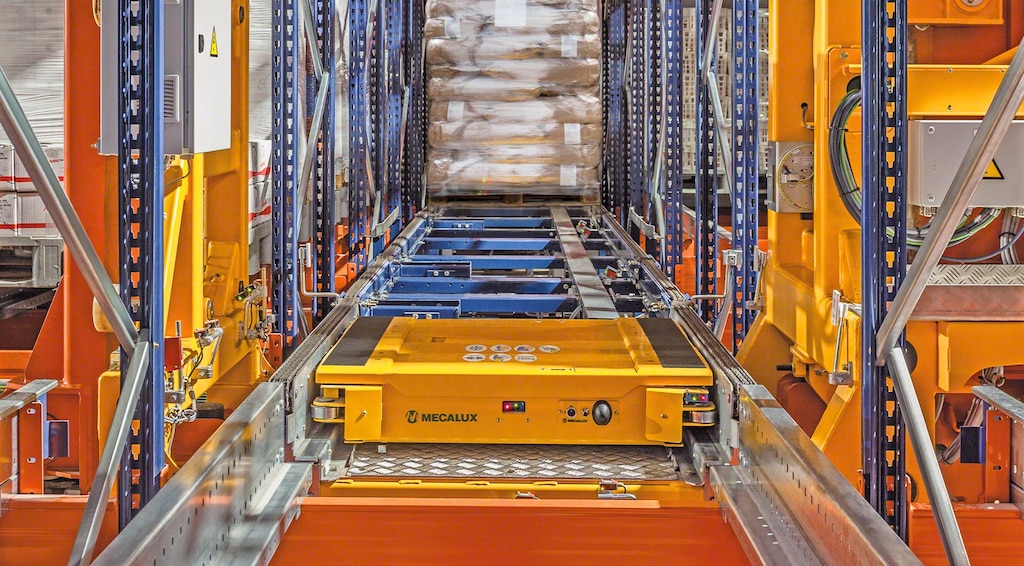

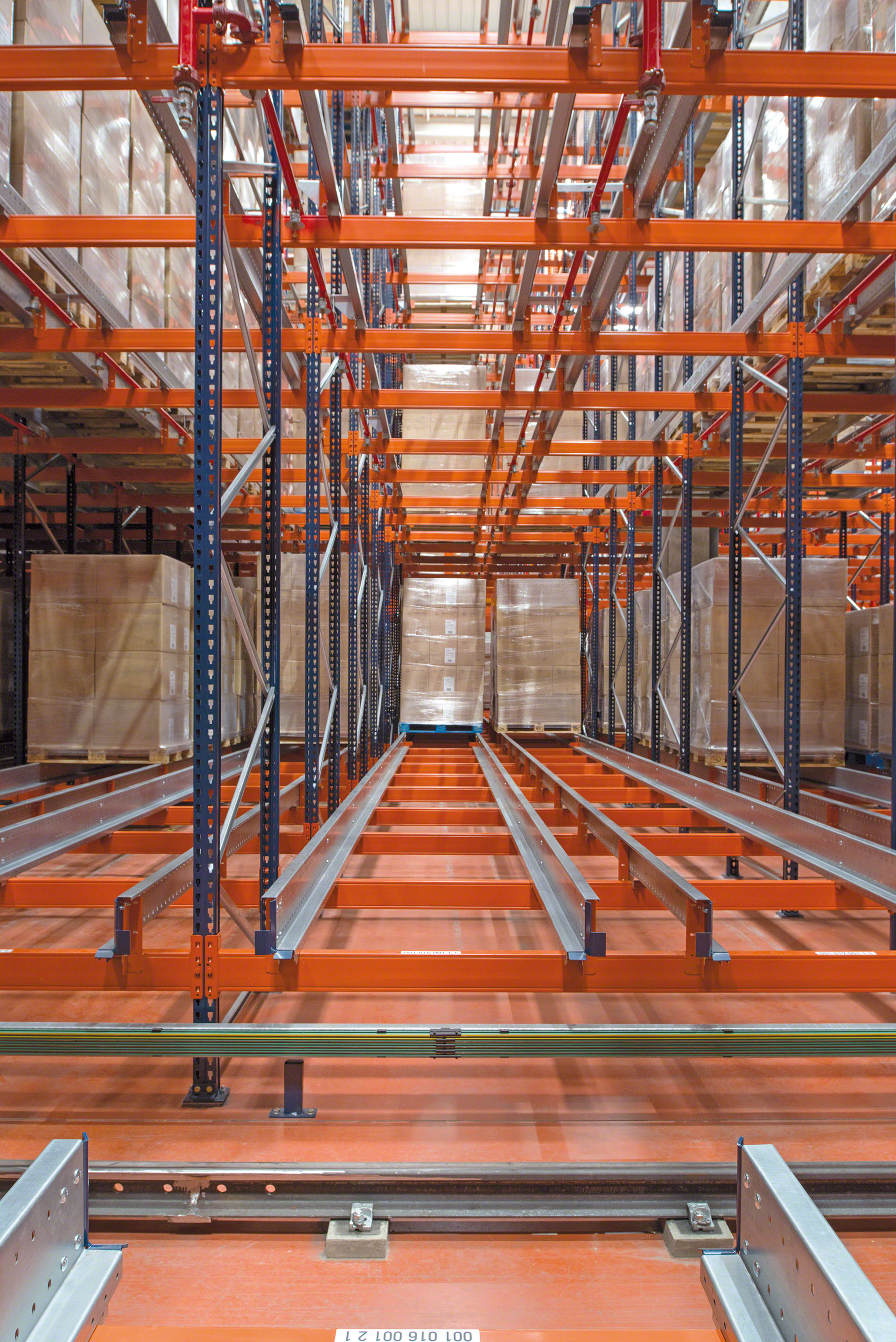

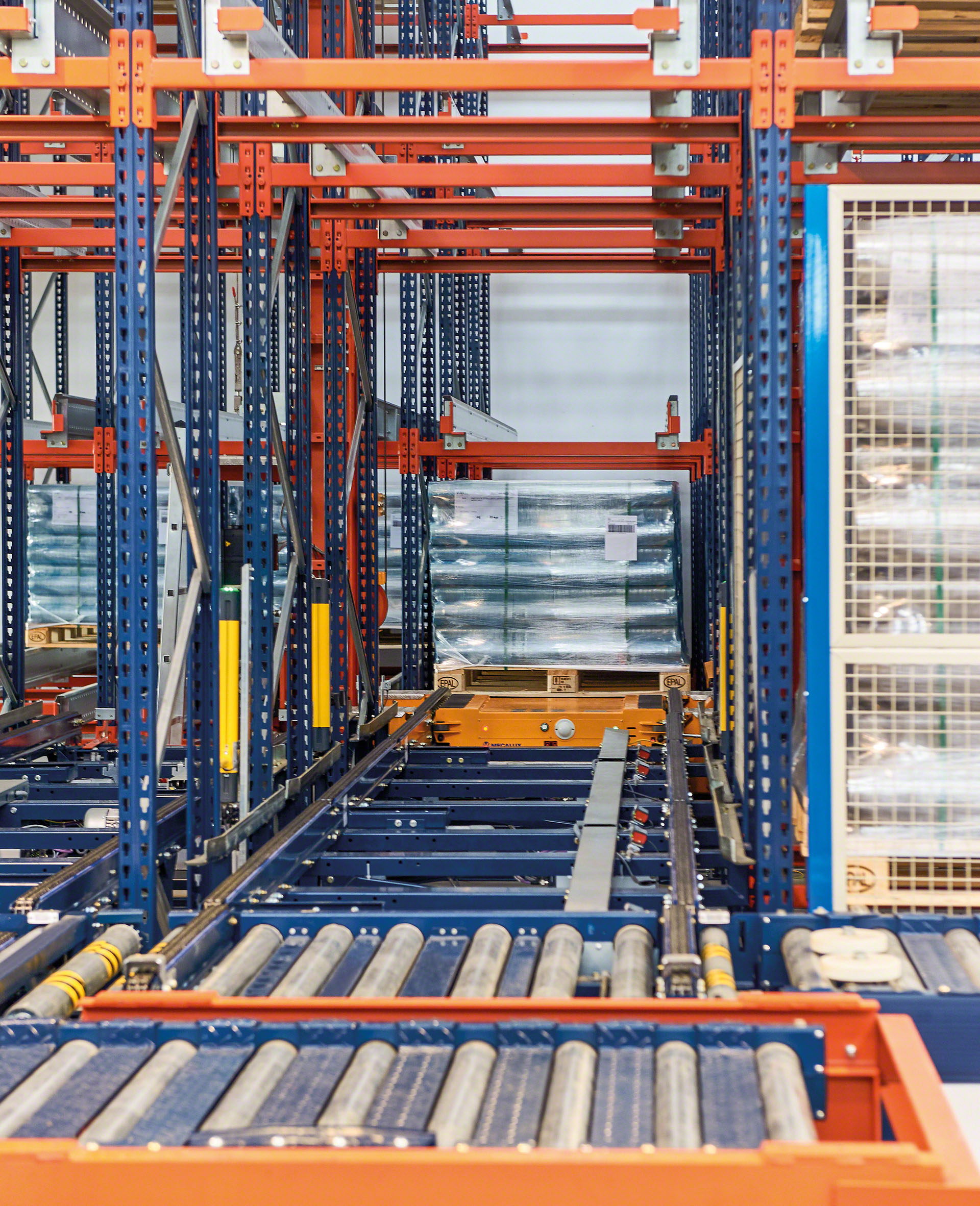

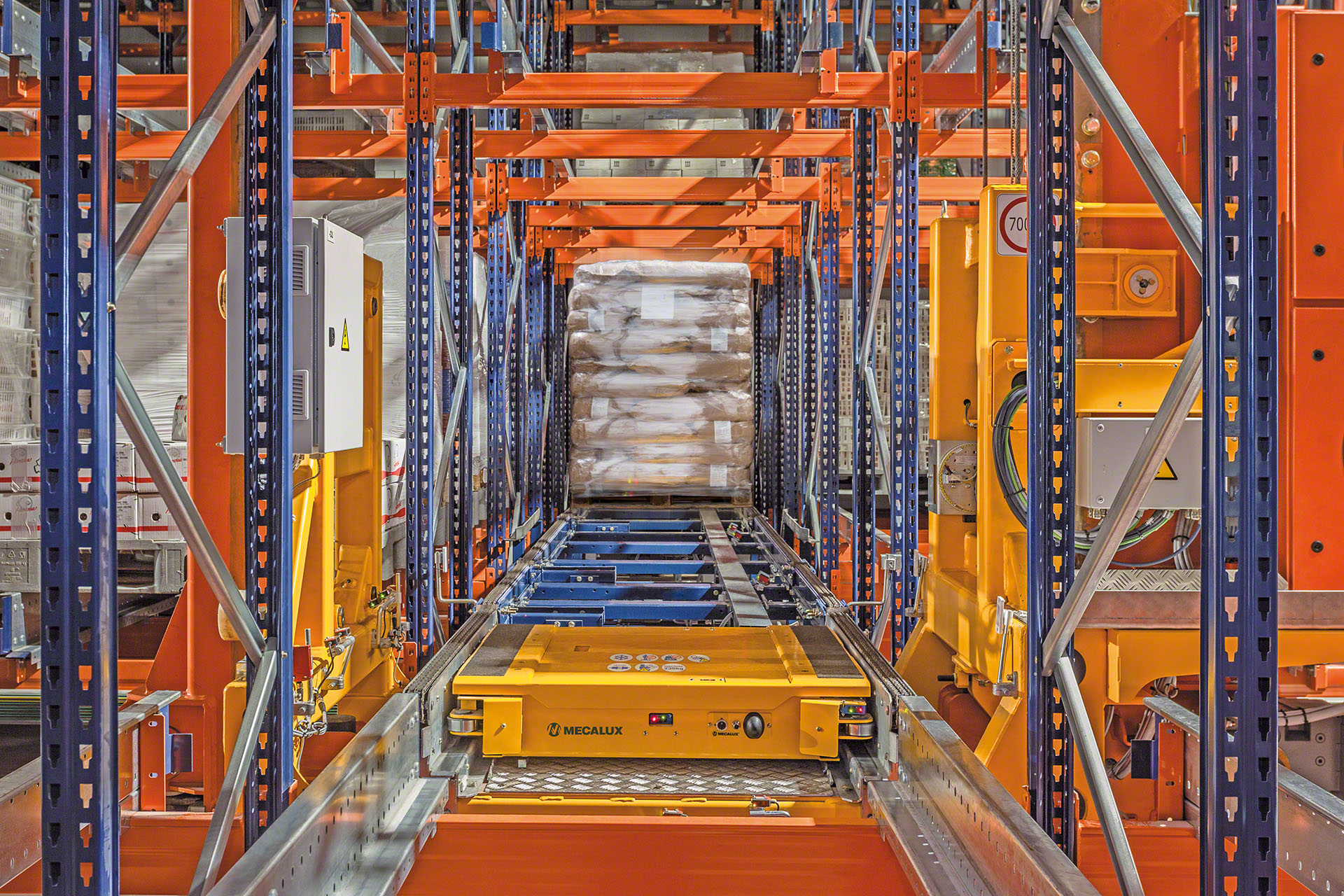

The shuttle is inserted into the storage channels to compact the pallets

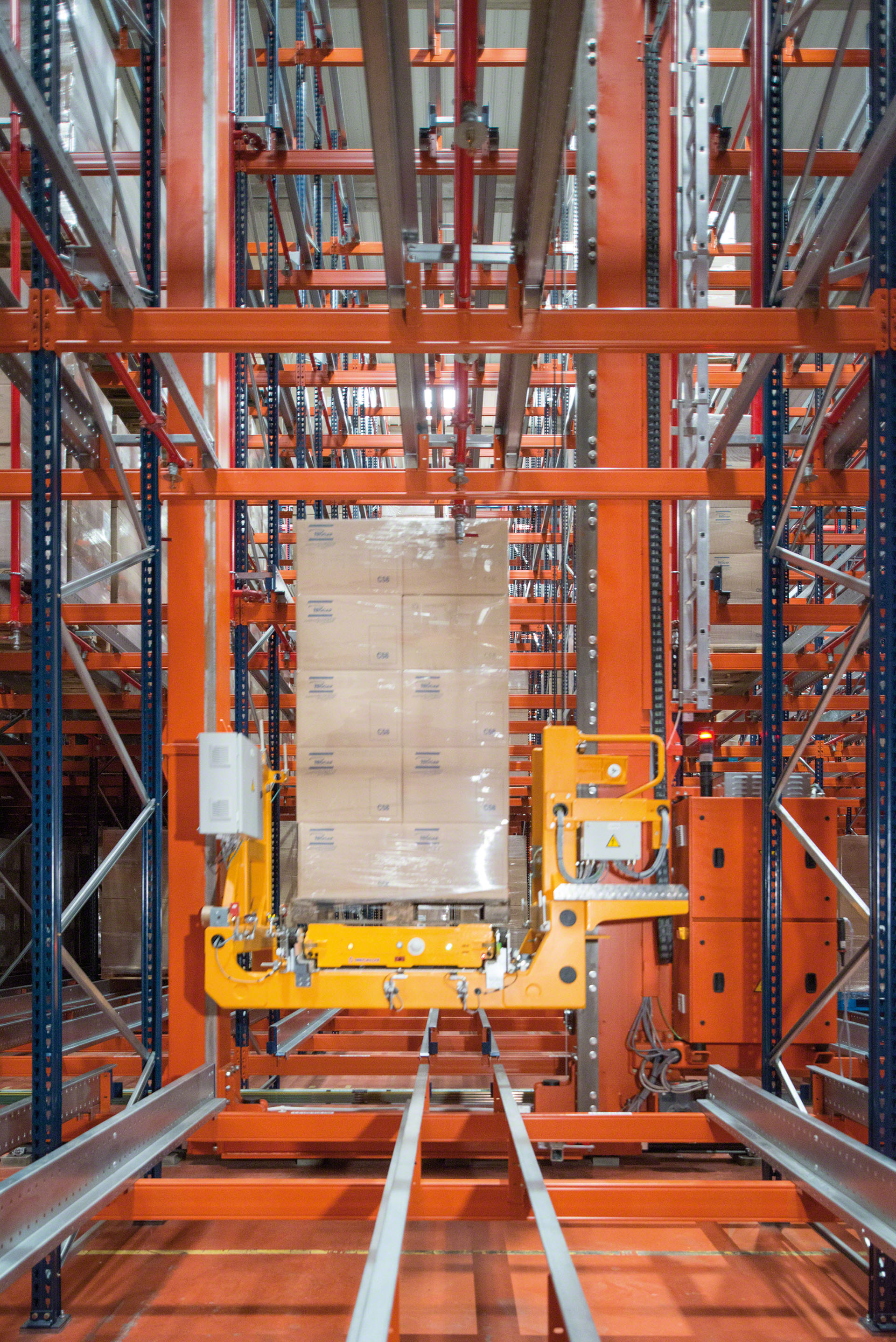

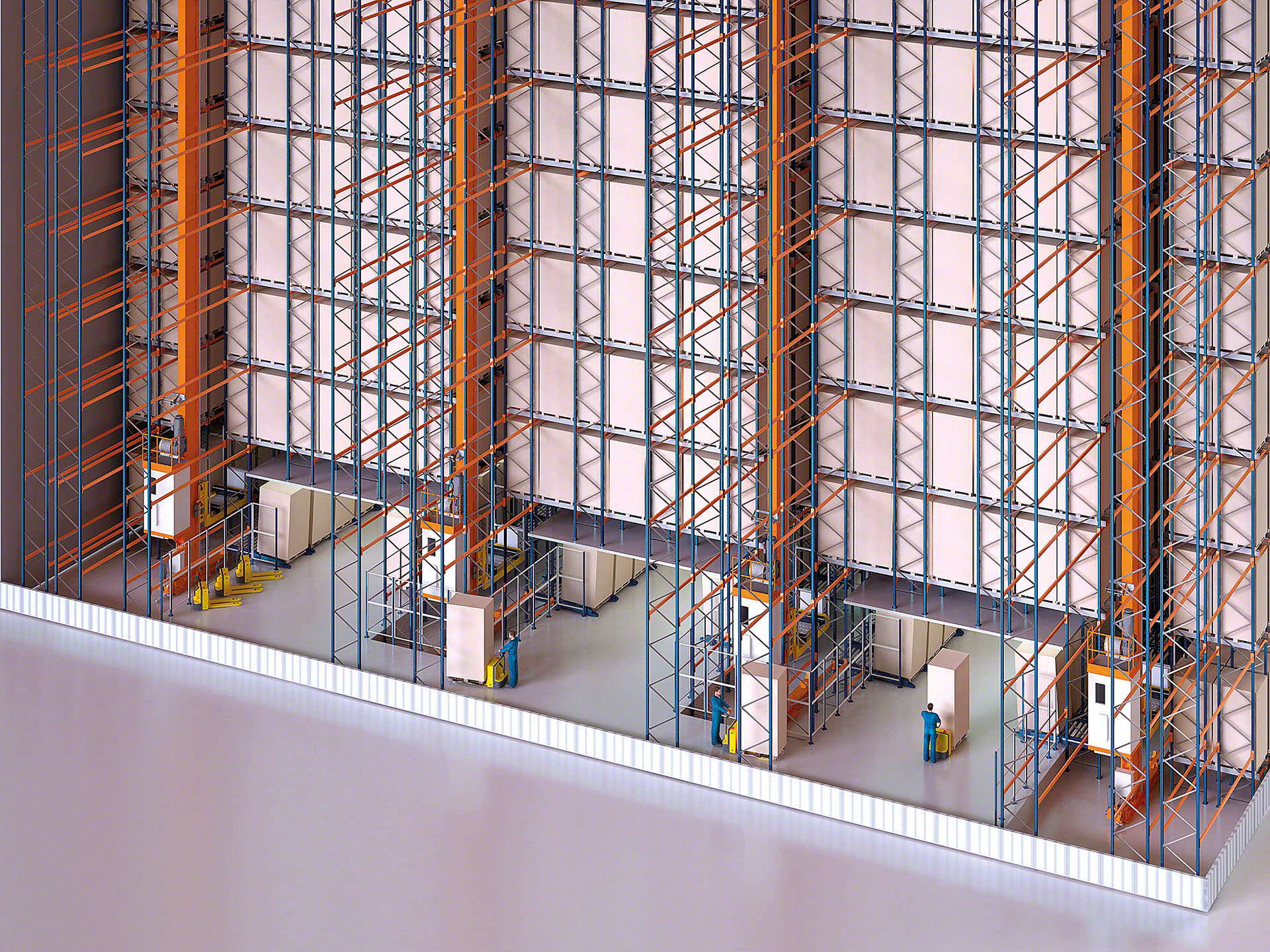

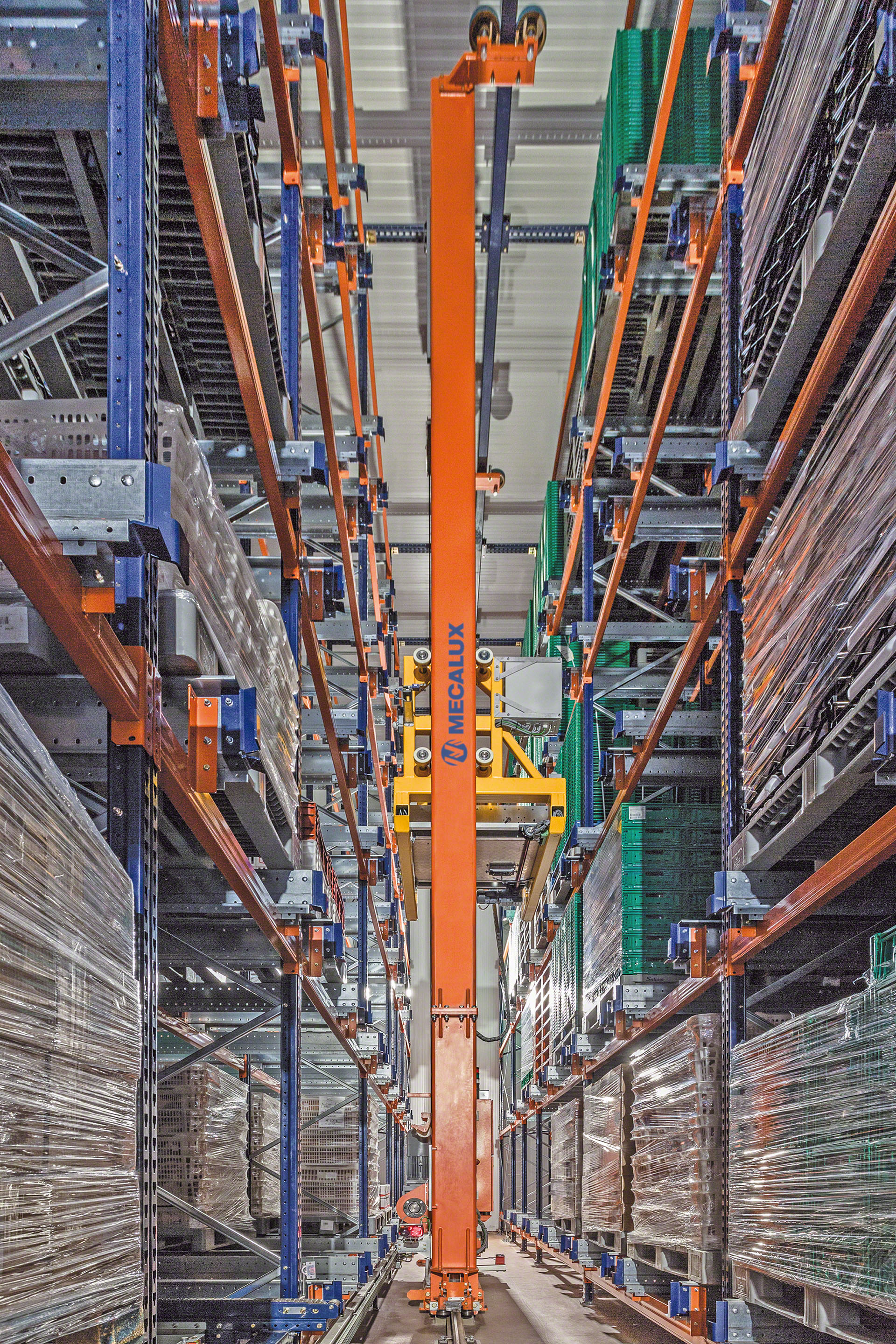

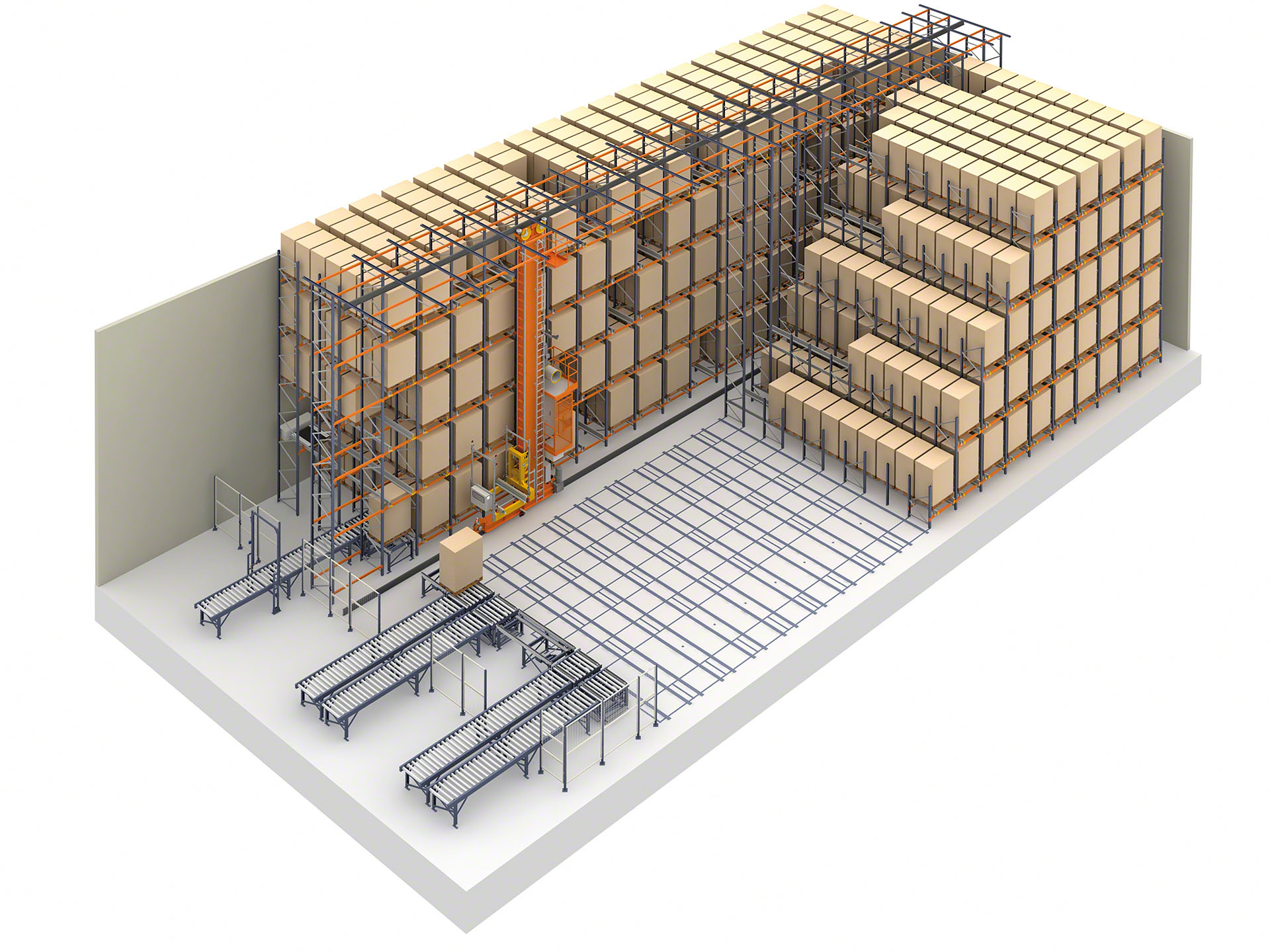

Thanks to the help of a stacker crane, the APS can operate at different heights
In automated warehouses, the APS is the ideal system for automating the loading and unloading of pallets

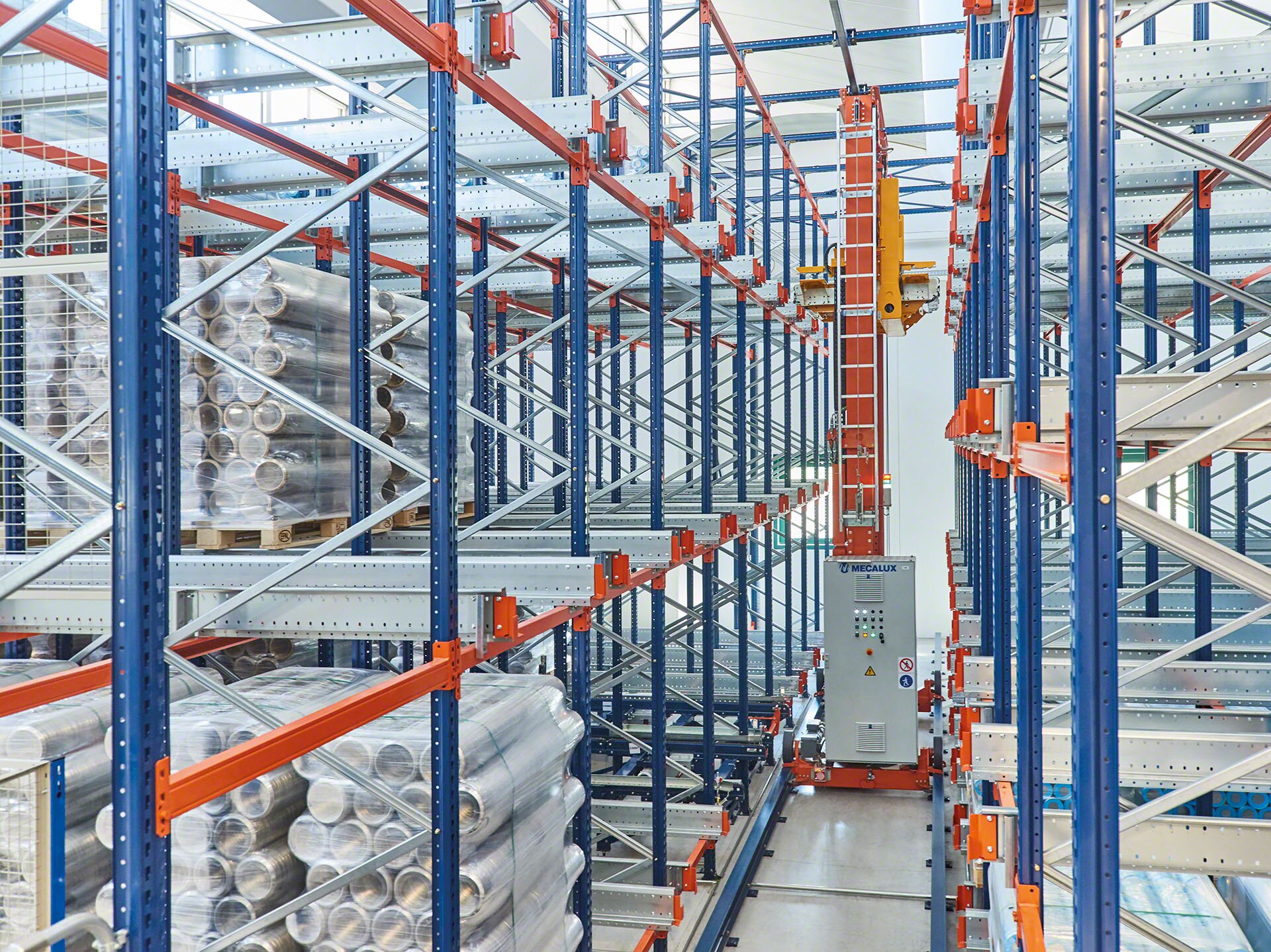

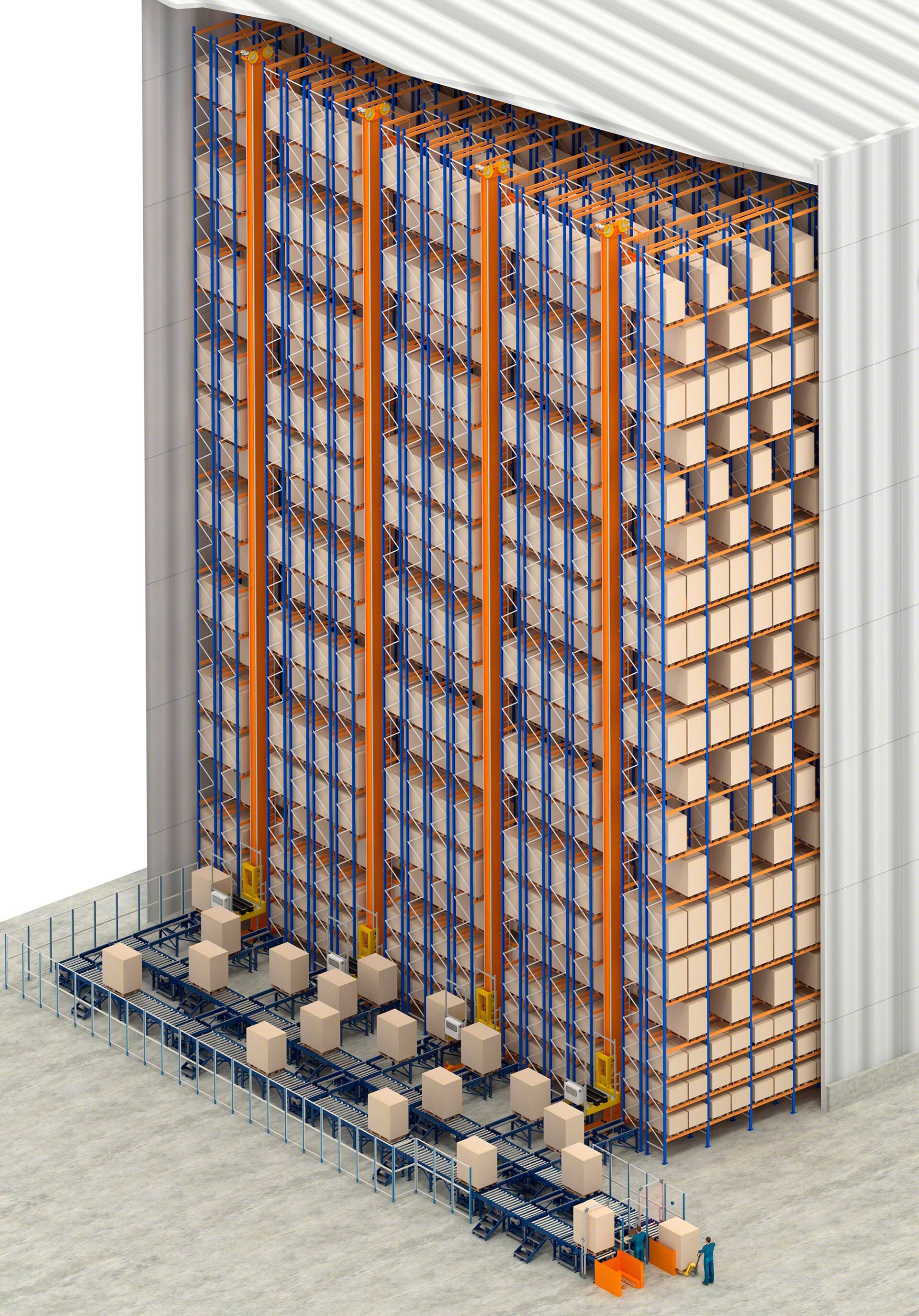

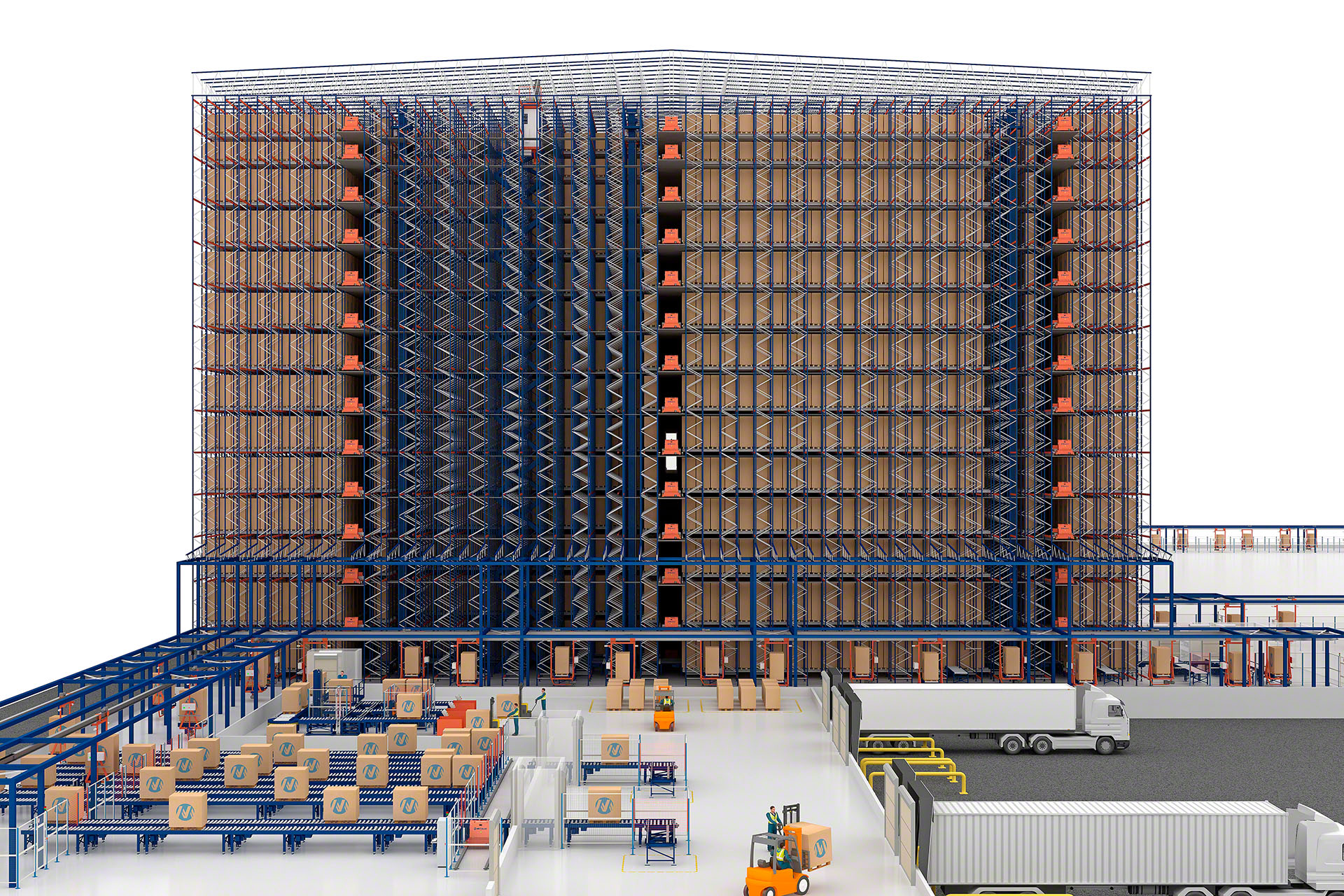

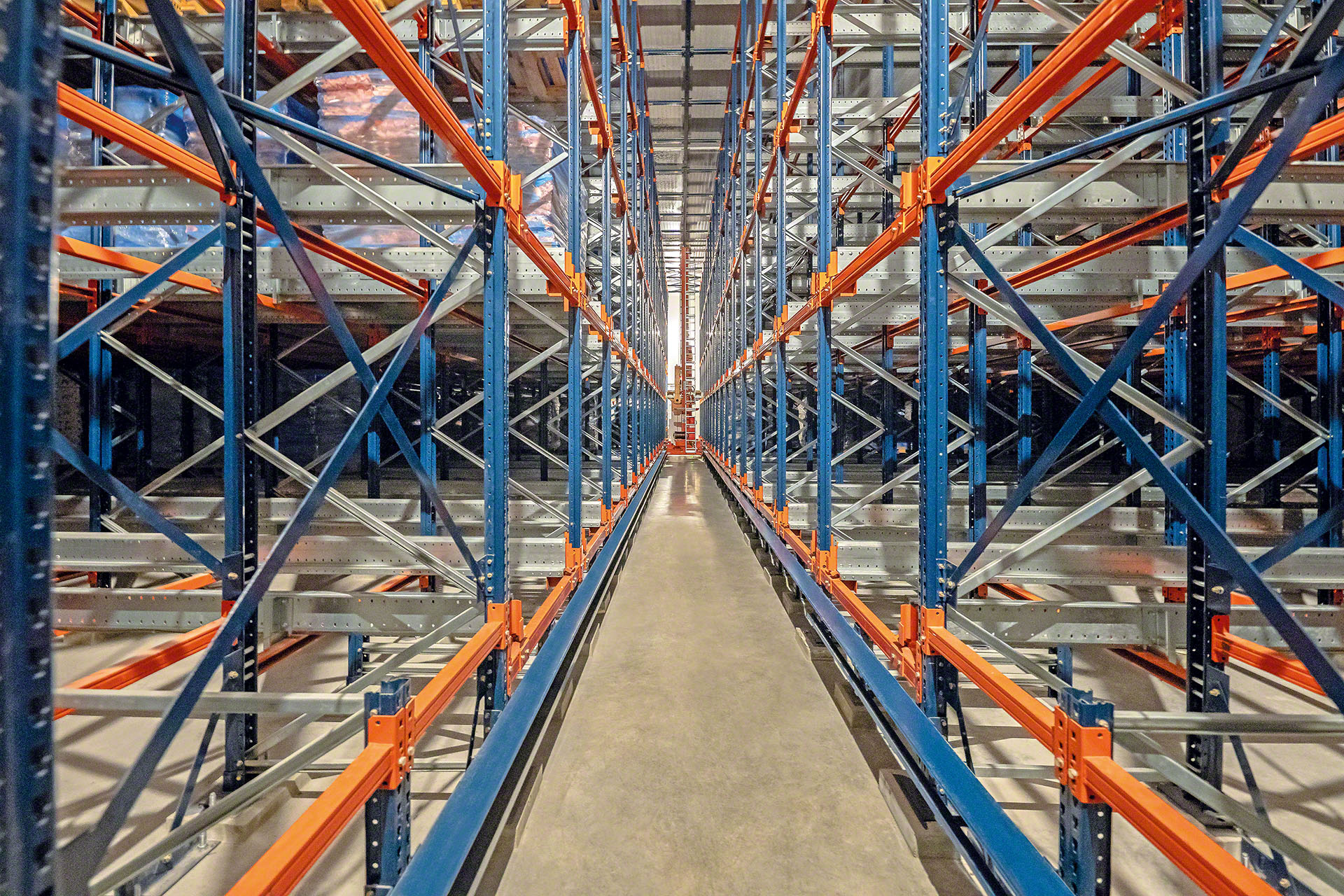

The Pallet Shuttle system ensures maximum use of space on high-bay racks

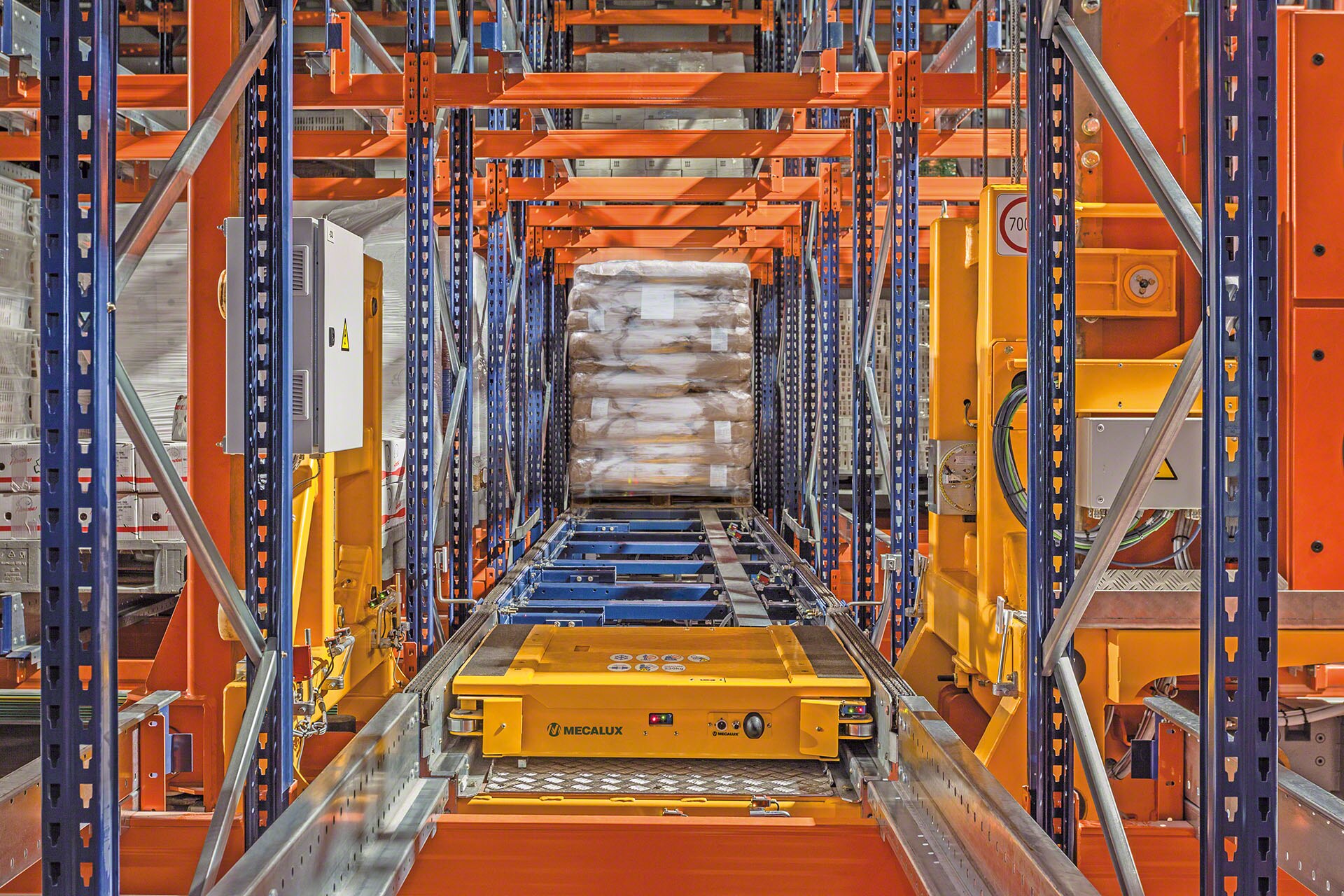

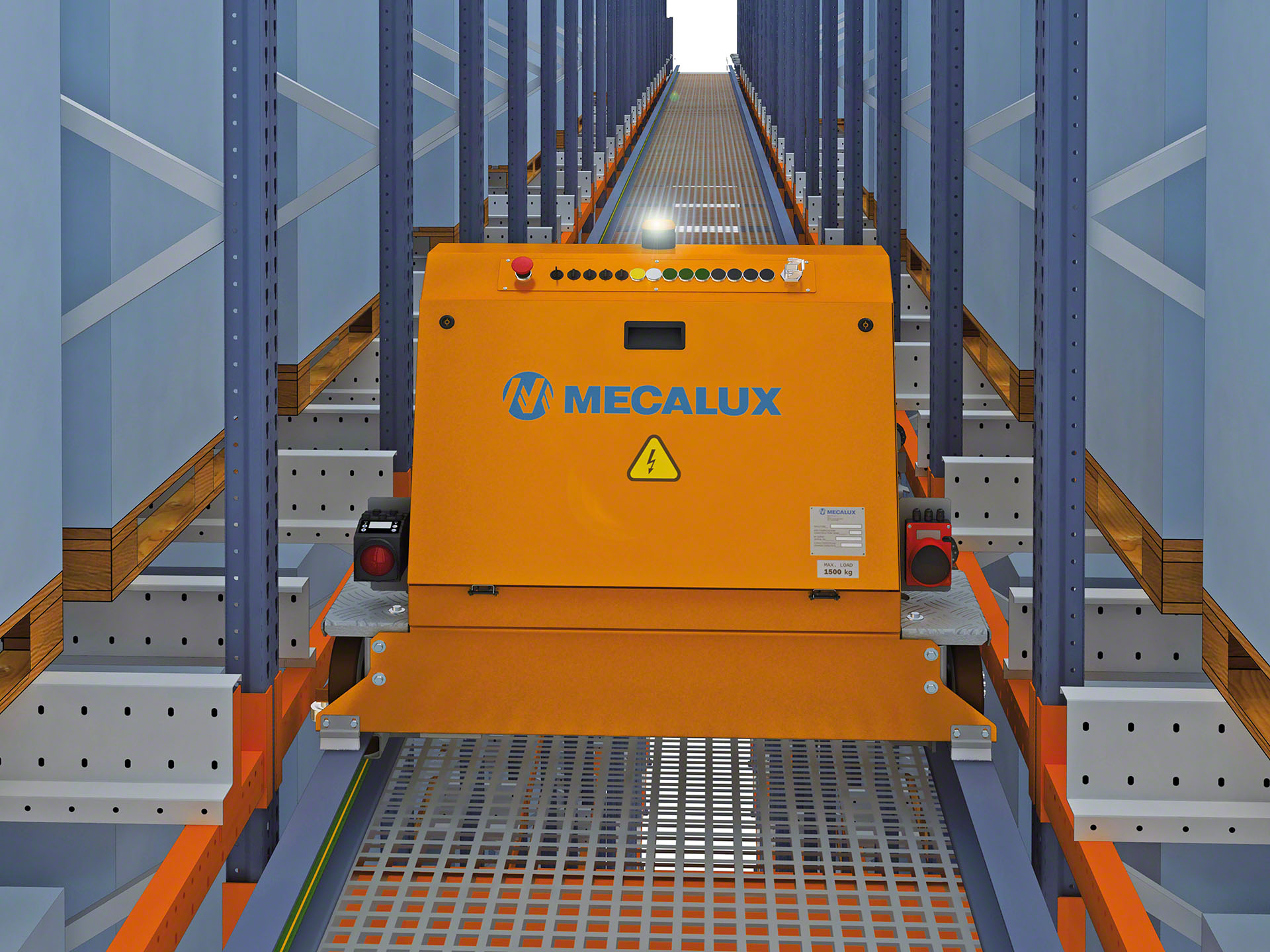

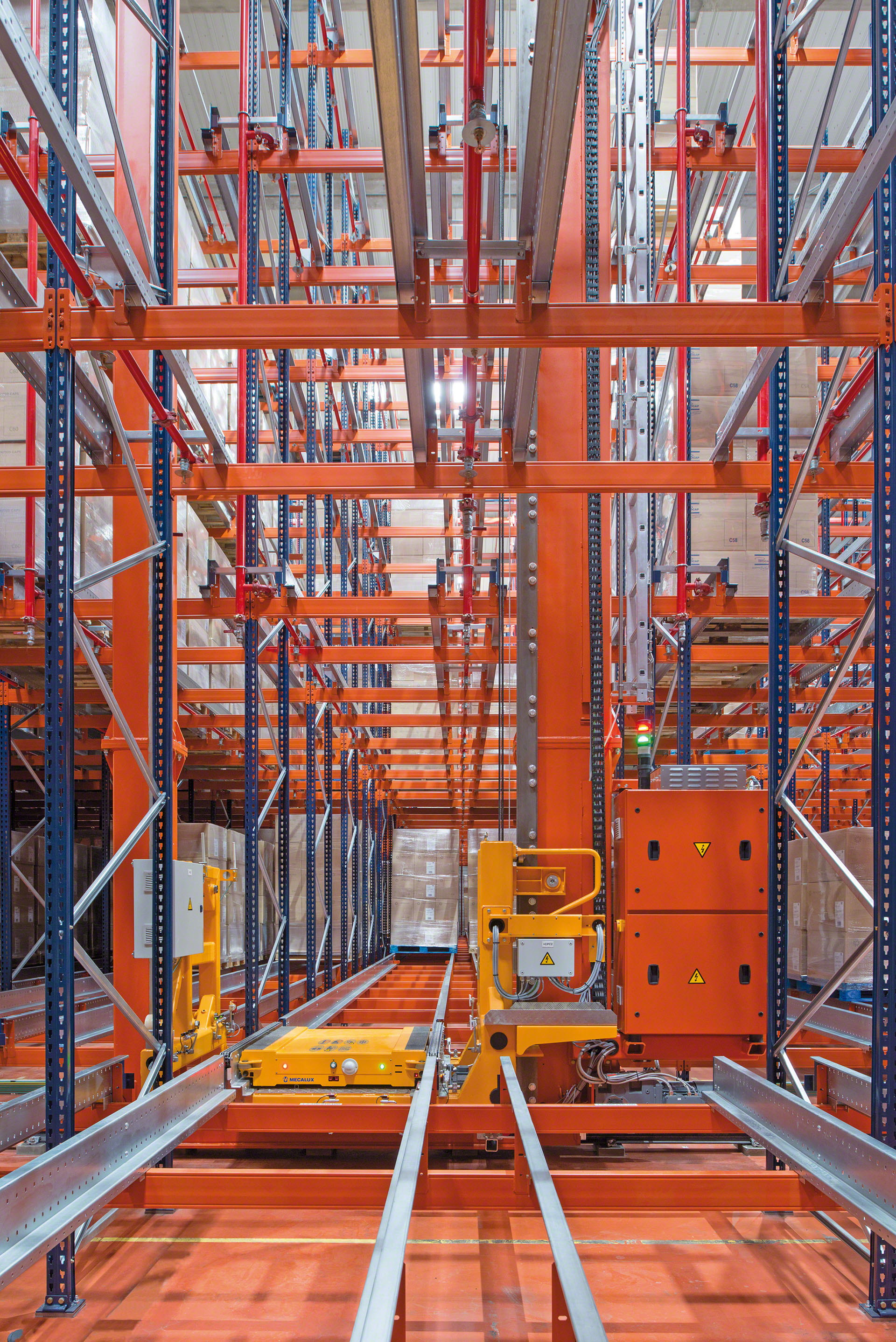

The APS is positioned in a storage channel and places the pallets in the nearest slot to be unloaded

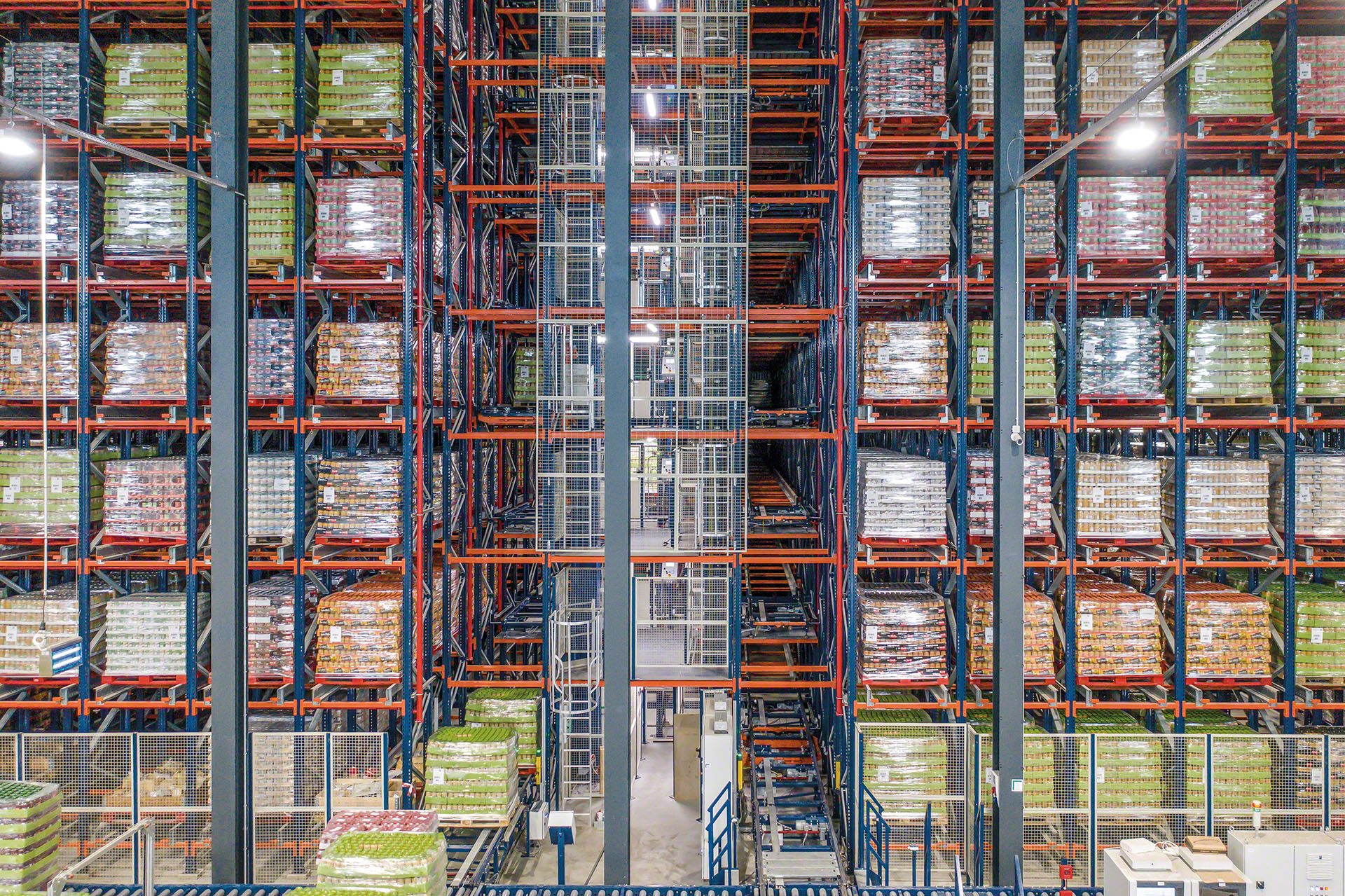

This automated device ensures that up to 40-metre-deep rack capacity can be used

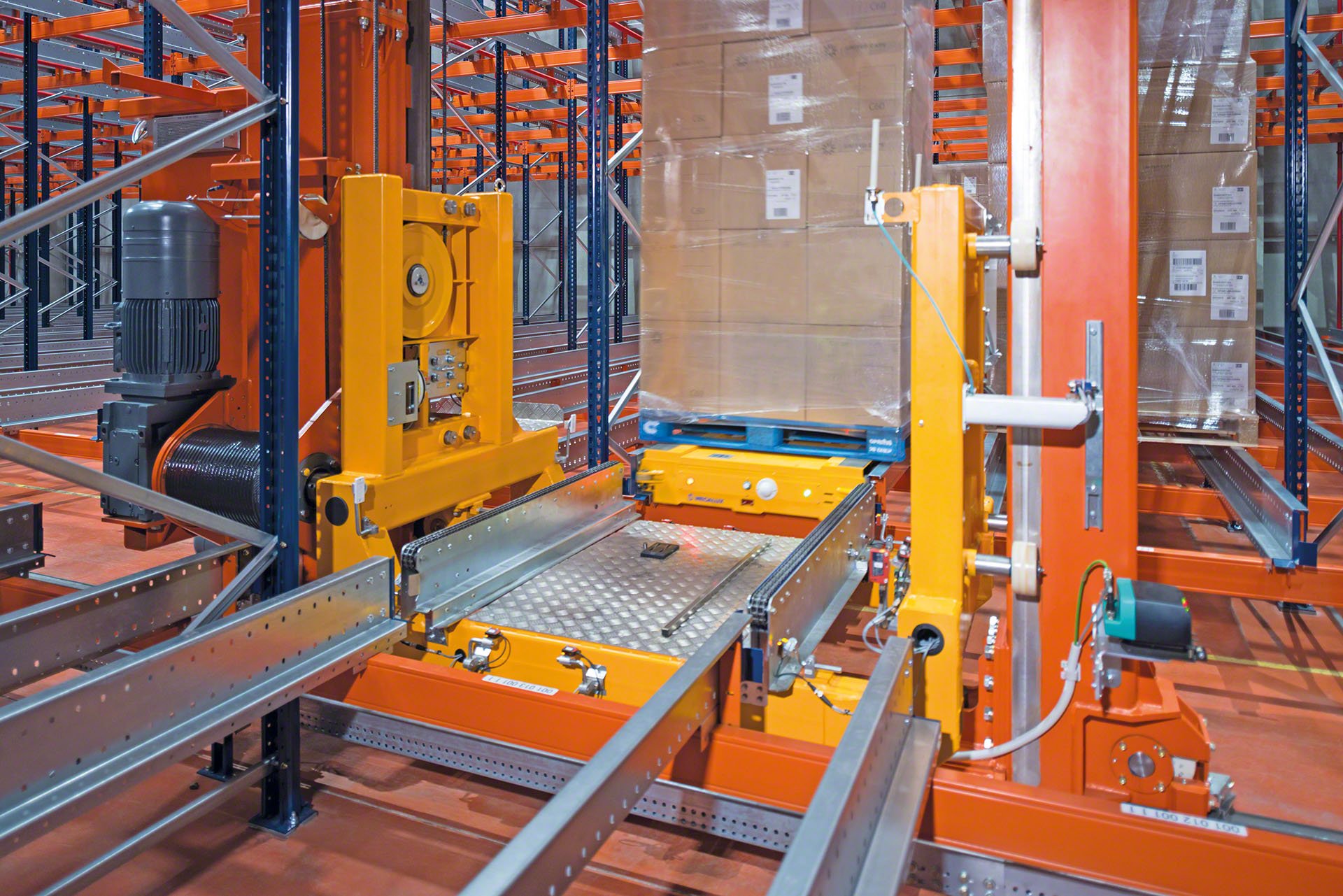

Automatic shuttles can carry a maximum load of up to 1,500 kg
The electric shuttles incorporate lithium batteries for a cable-free system
Automatic shuttles have safety components like pallet centralizers or rail stops, among others

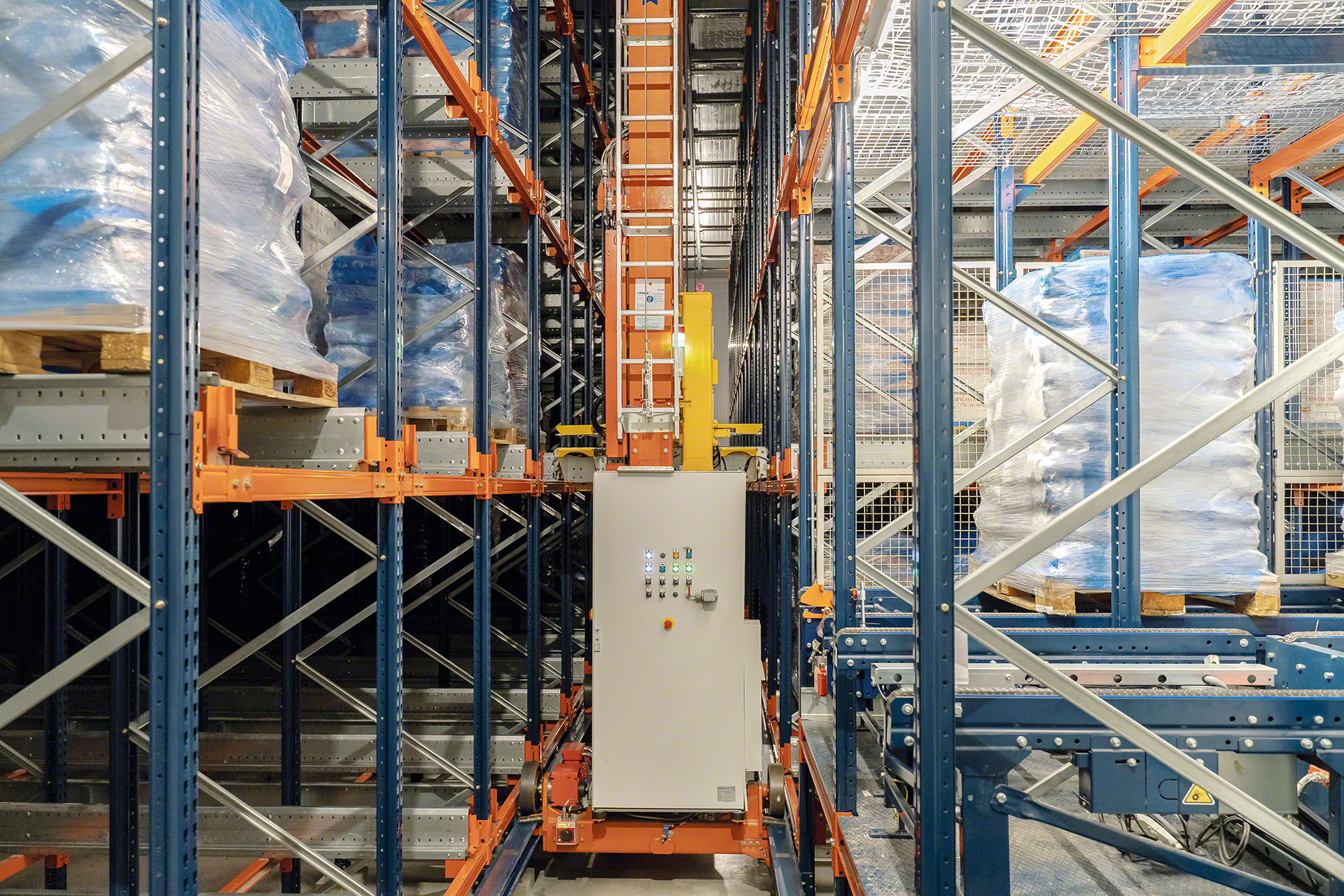

The Pallet Shuttle system with stacker crane is easy to maintain thanks to its electrical cabinet
The Mecalux WMS, EASY WMS, manages the tasks of the automatic Pallet Shuttle

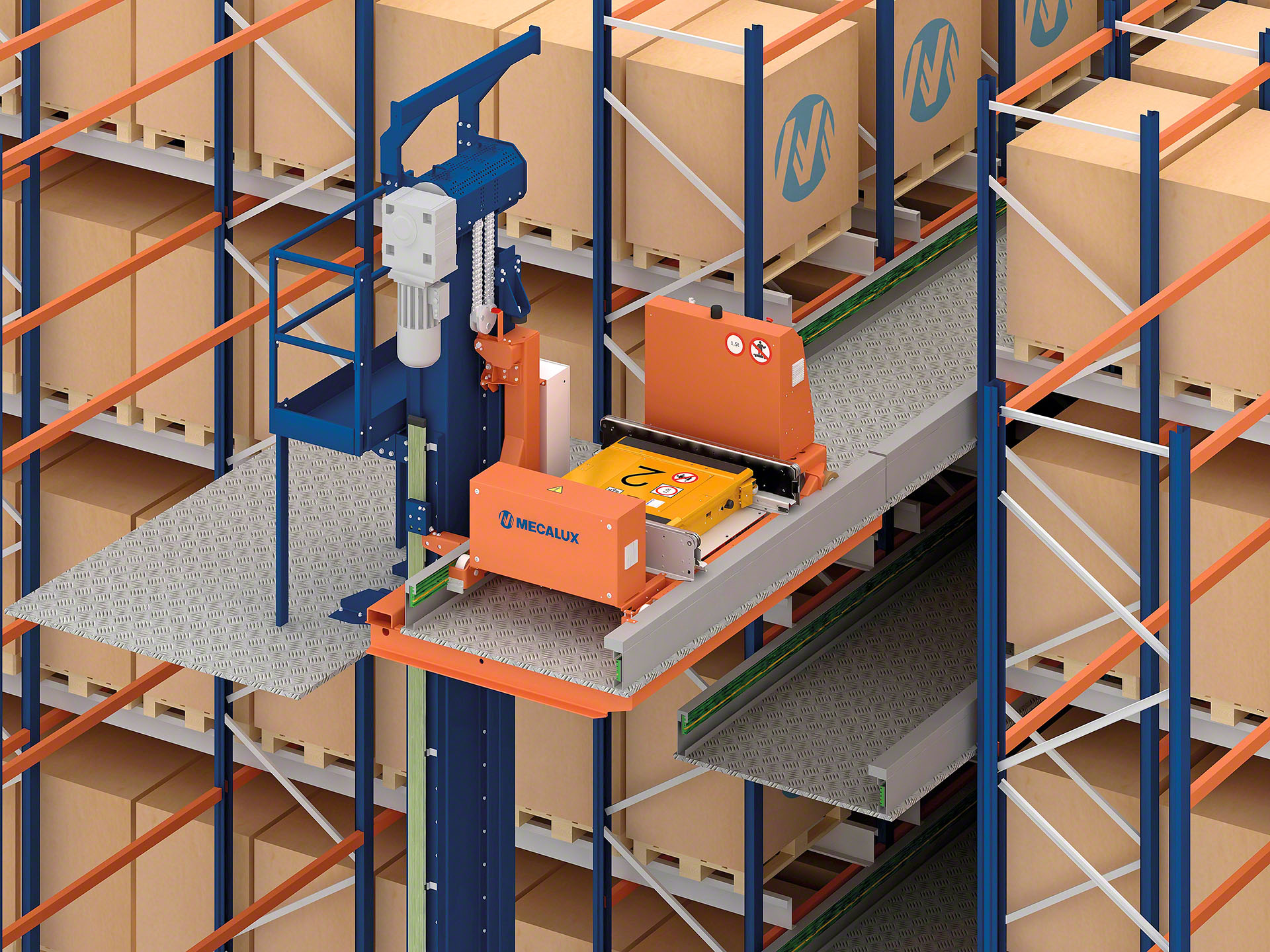

In low-rotation warehouses, it is not necessary to have a shuttle for each lane. Instead, one lift platform is sufficient to place the shuttle according to needs

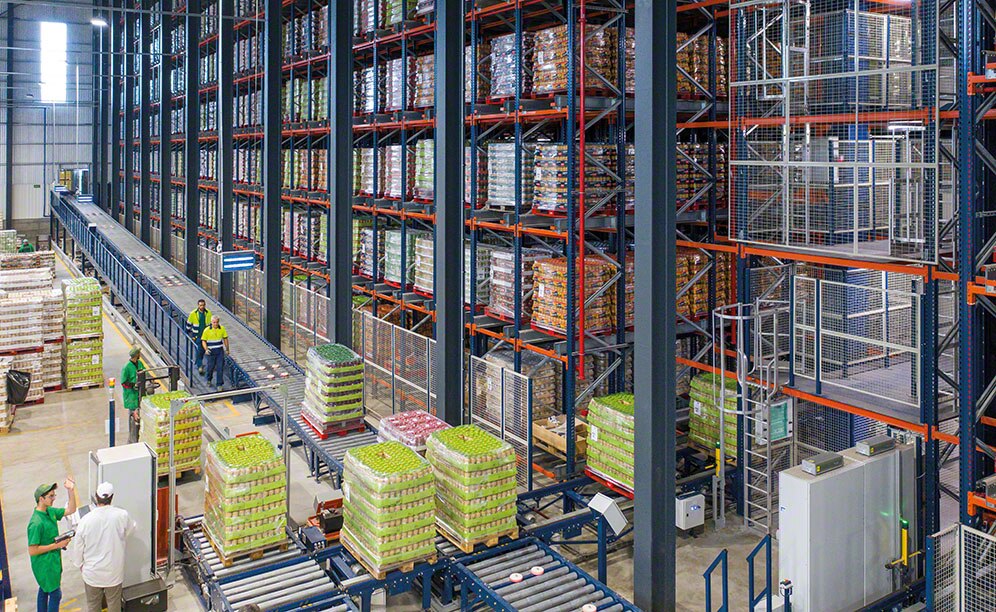

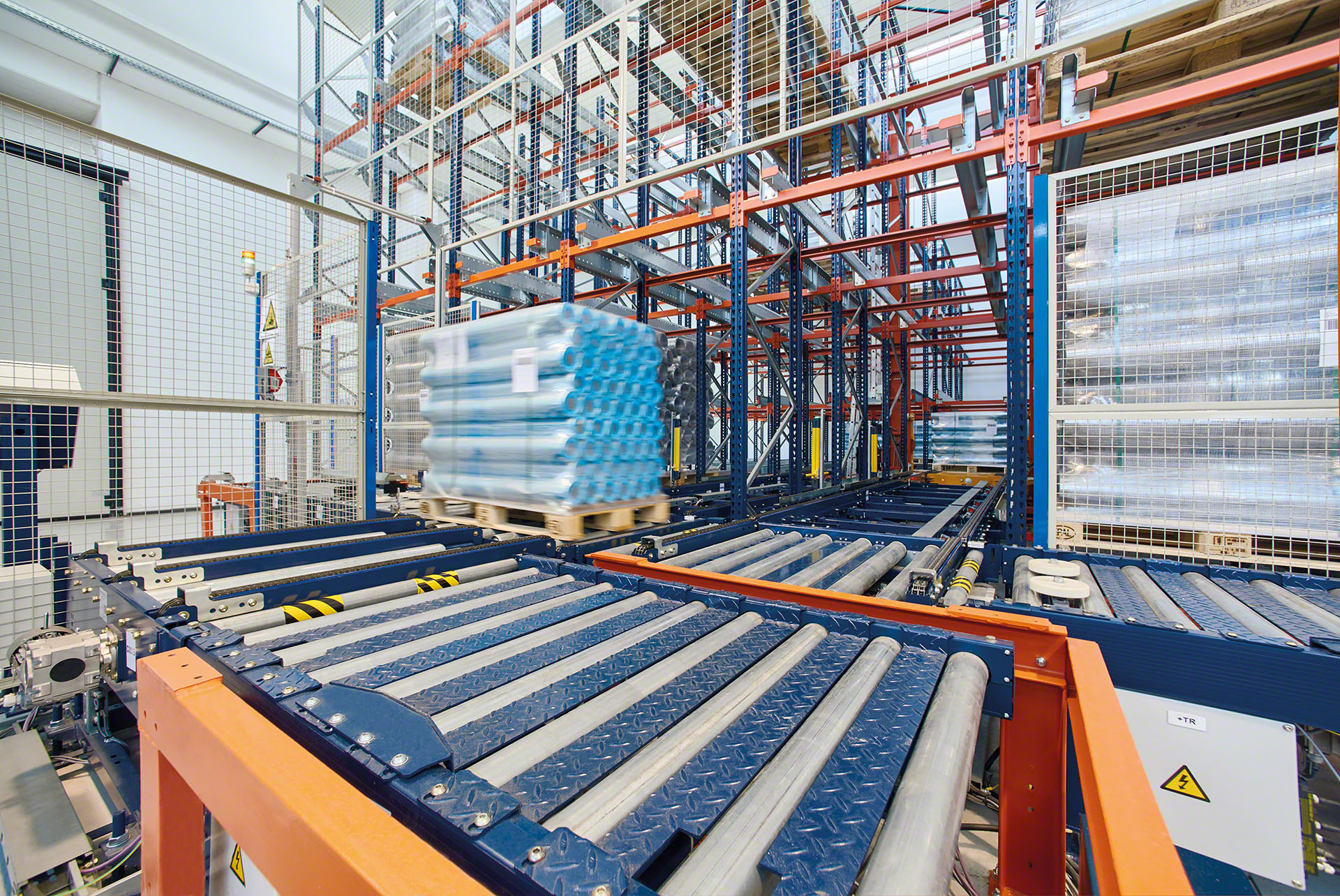

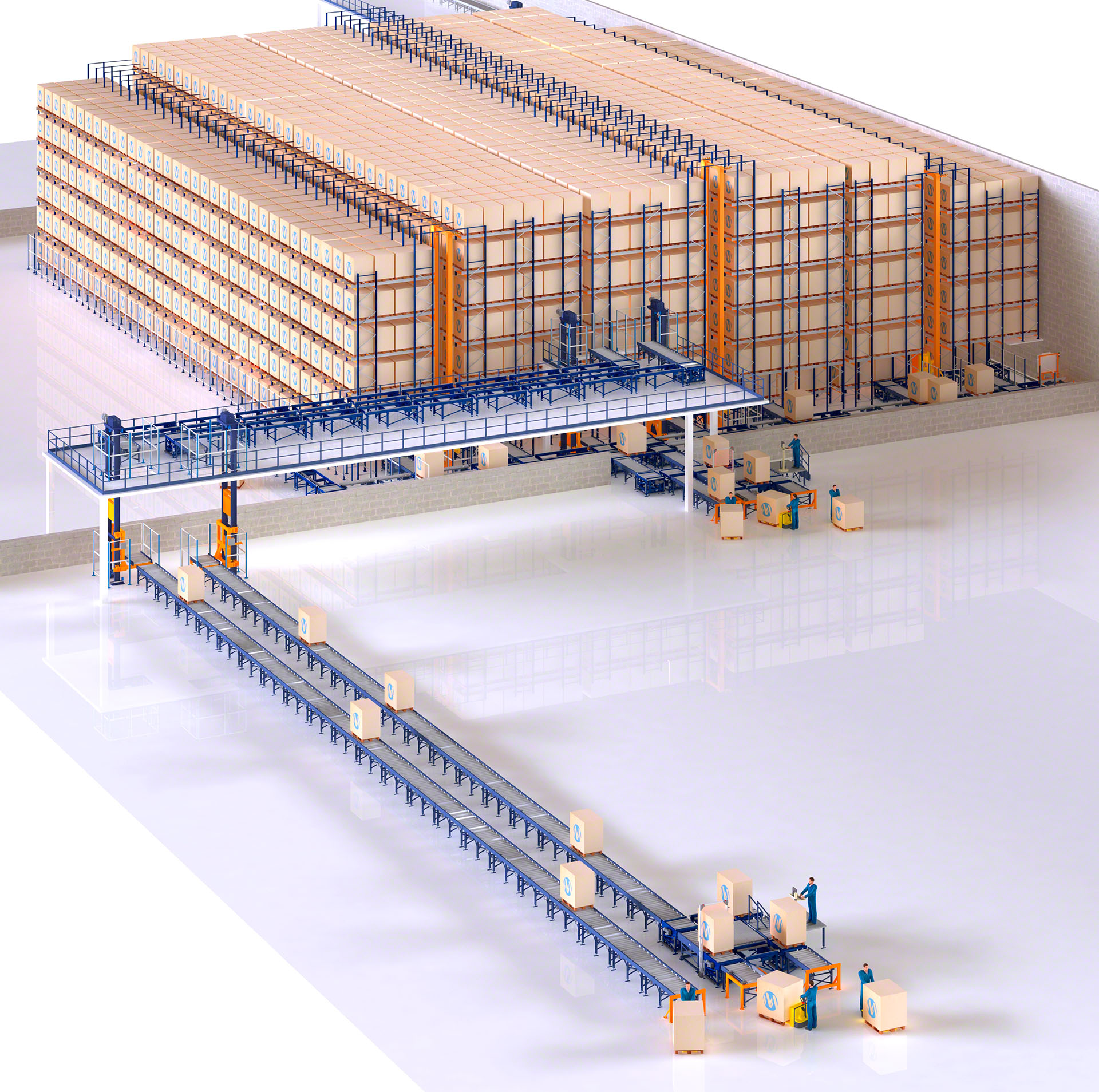

Automatic shuttles tend to be connected to other automatic transport systems such as conveyors
The storage channels must be adapted so that the Pallet Shuttle can be inserted on each rail
The automatic shuttle has multiple safety components such as a scanner or pallet detector

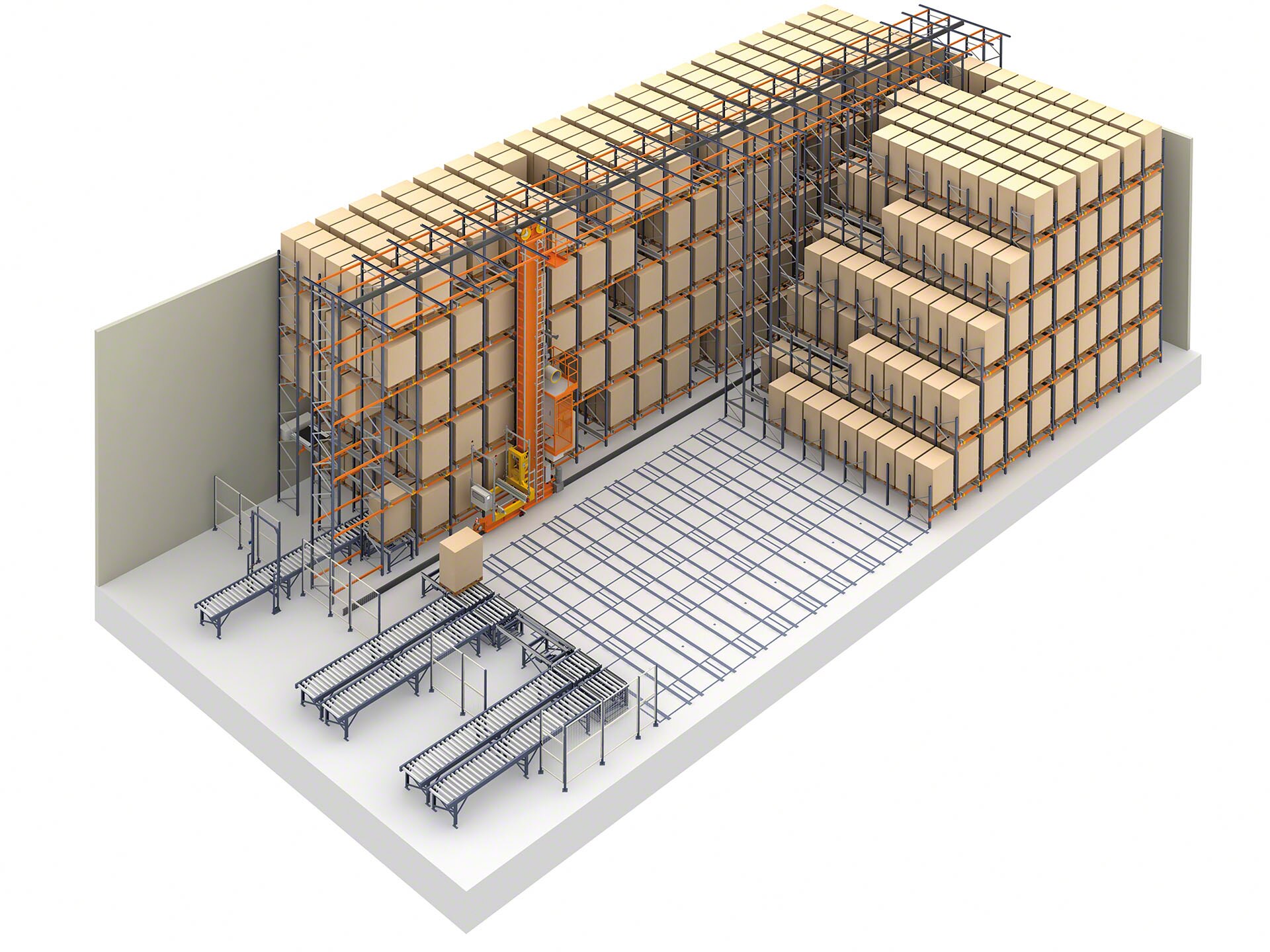

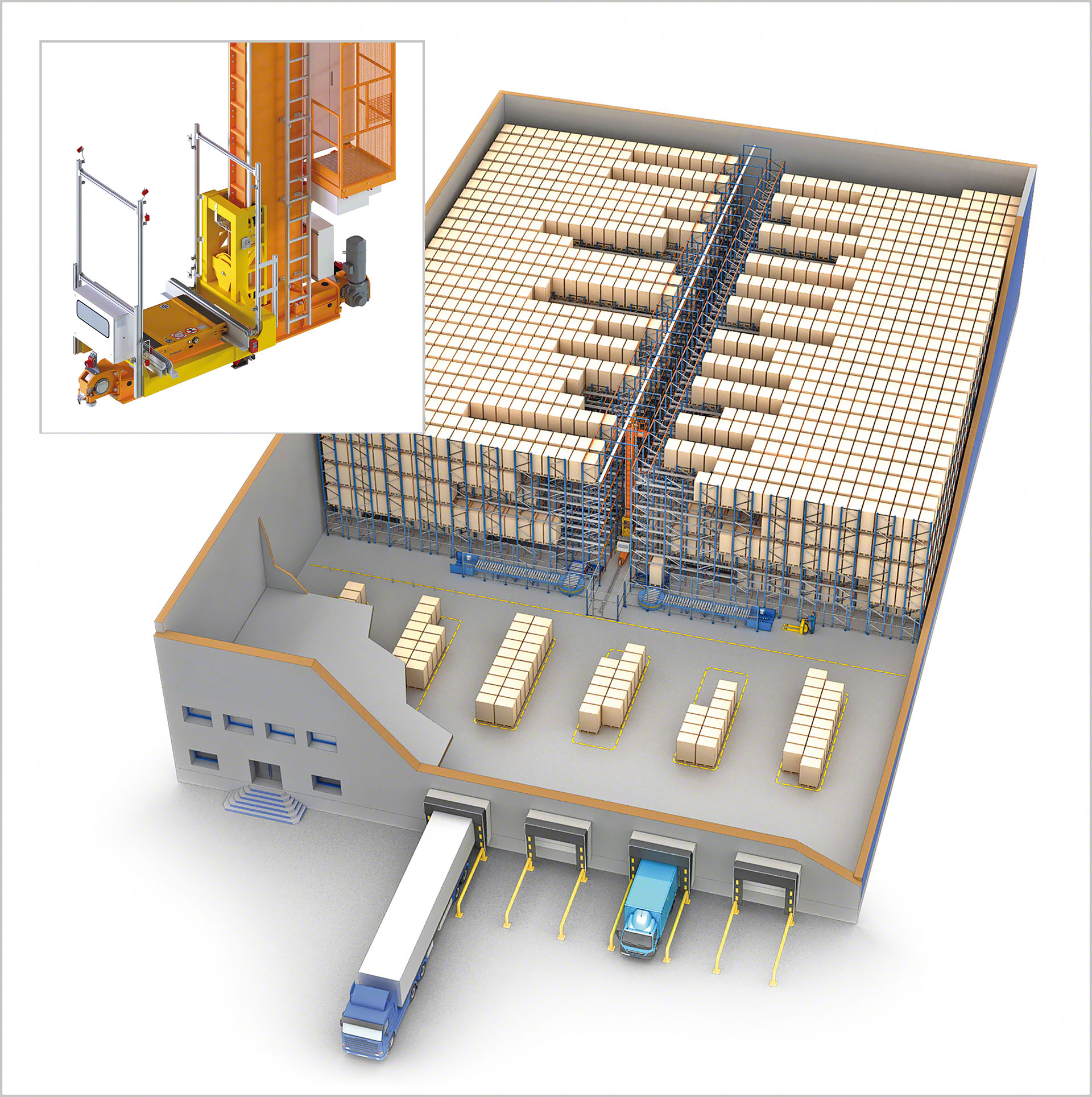

The combination of stacker crane and APS allows maximize the storage capacity, because only a small aisle is required

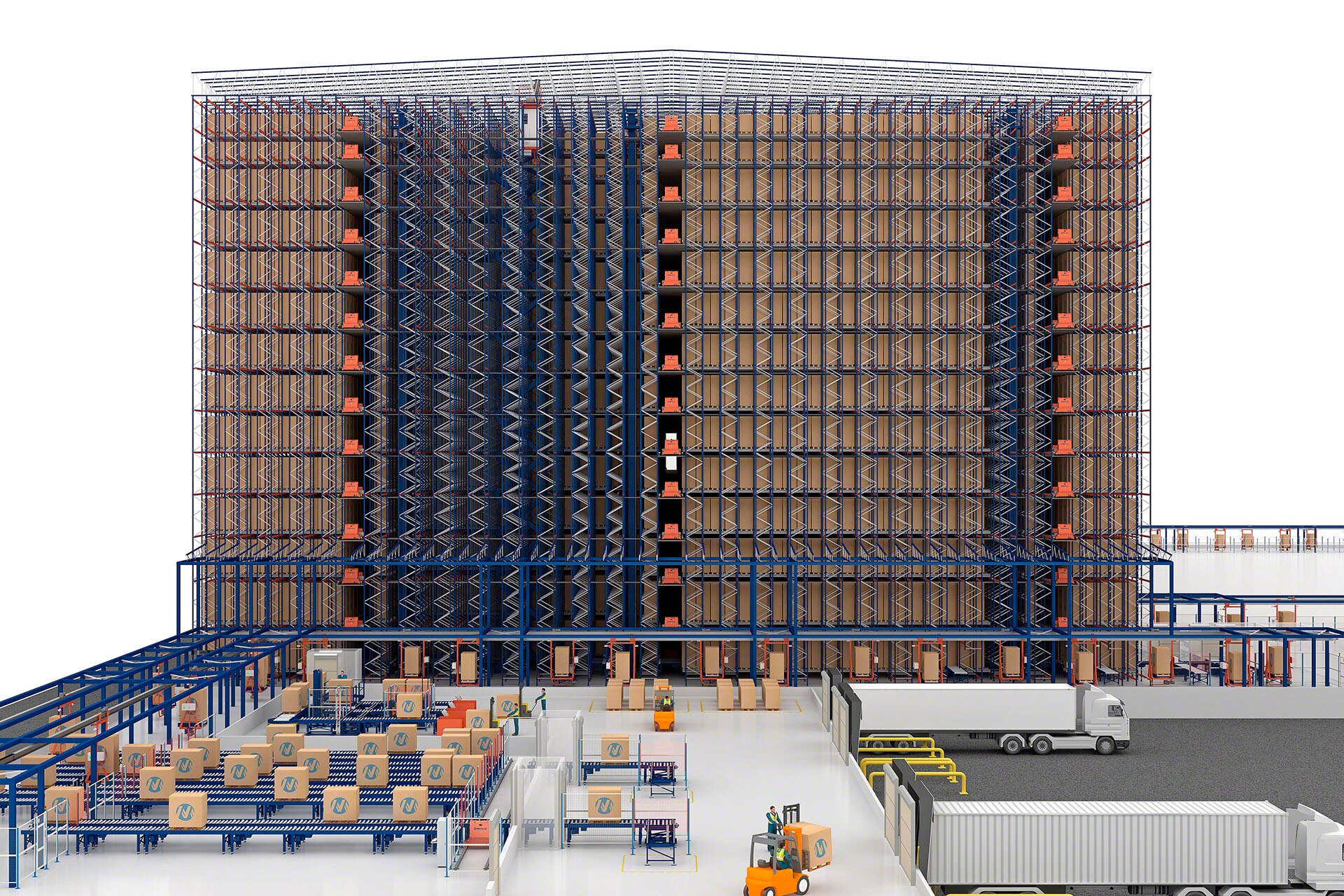

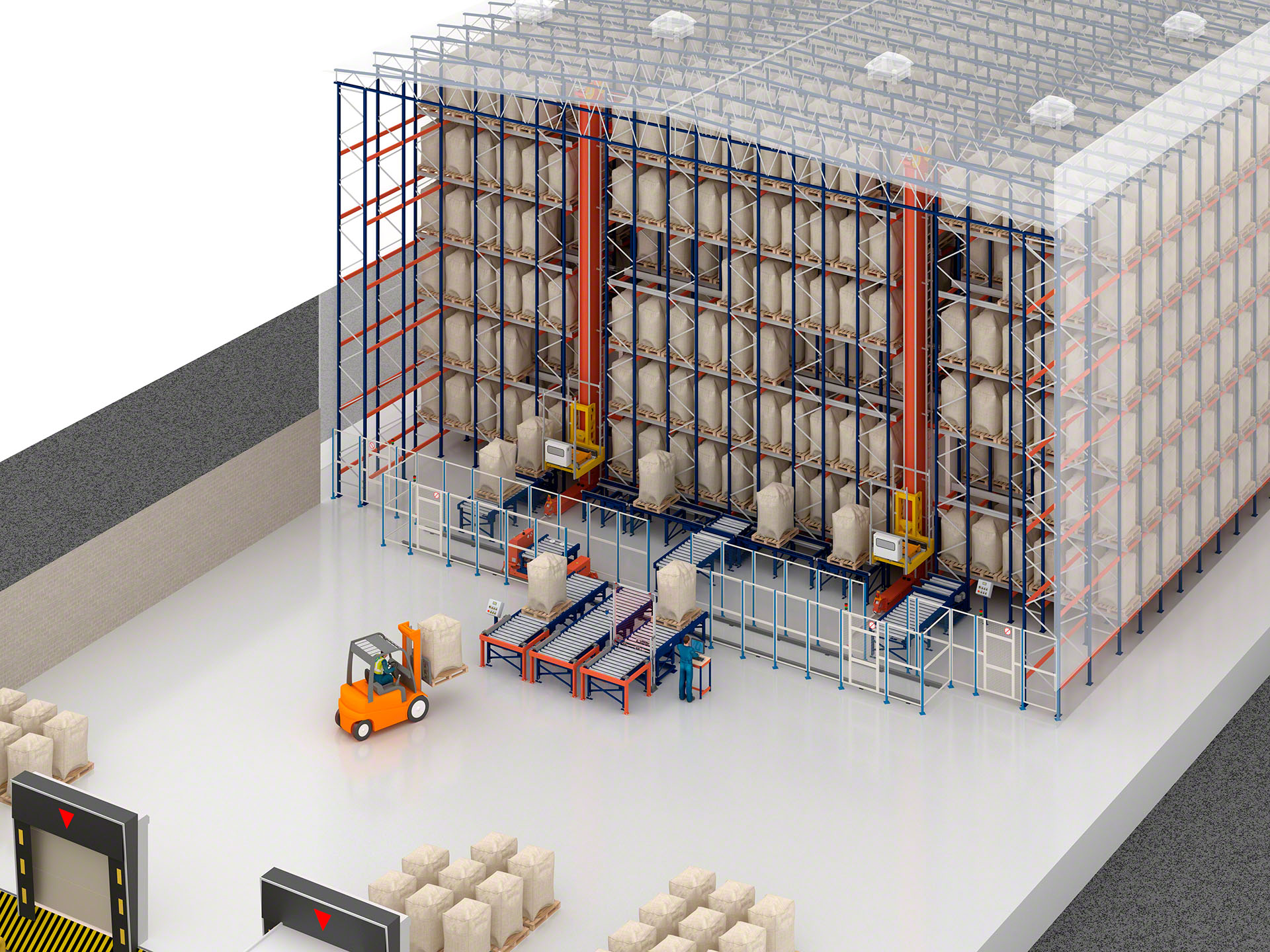

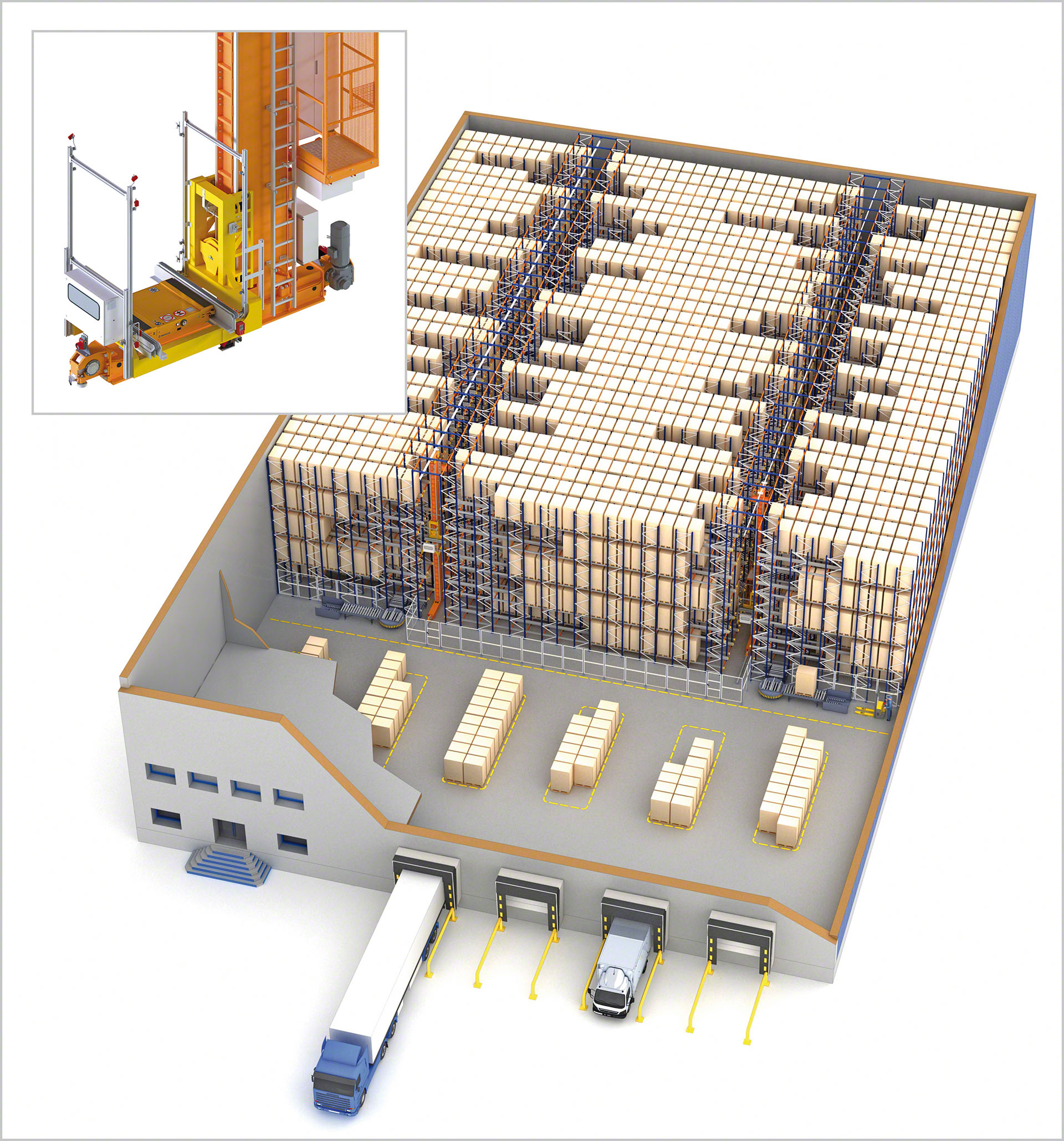

Two stacker cranes with automatic shuttles, together with EASY WMS, guarantee full automation of a warehouse, even those with high rotations

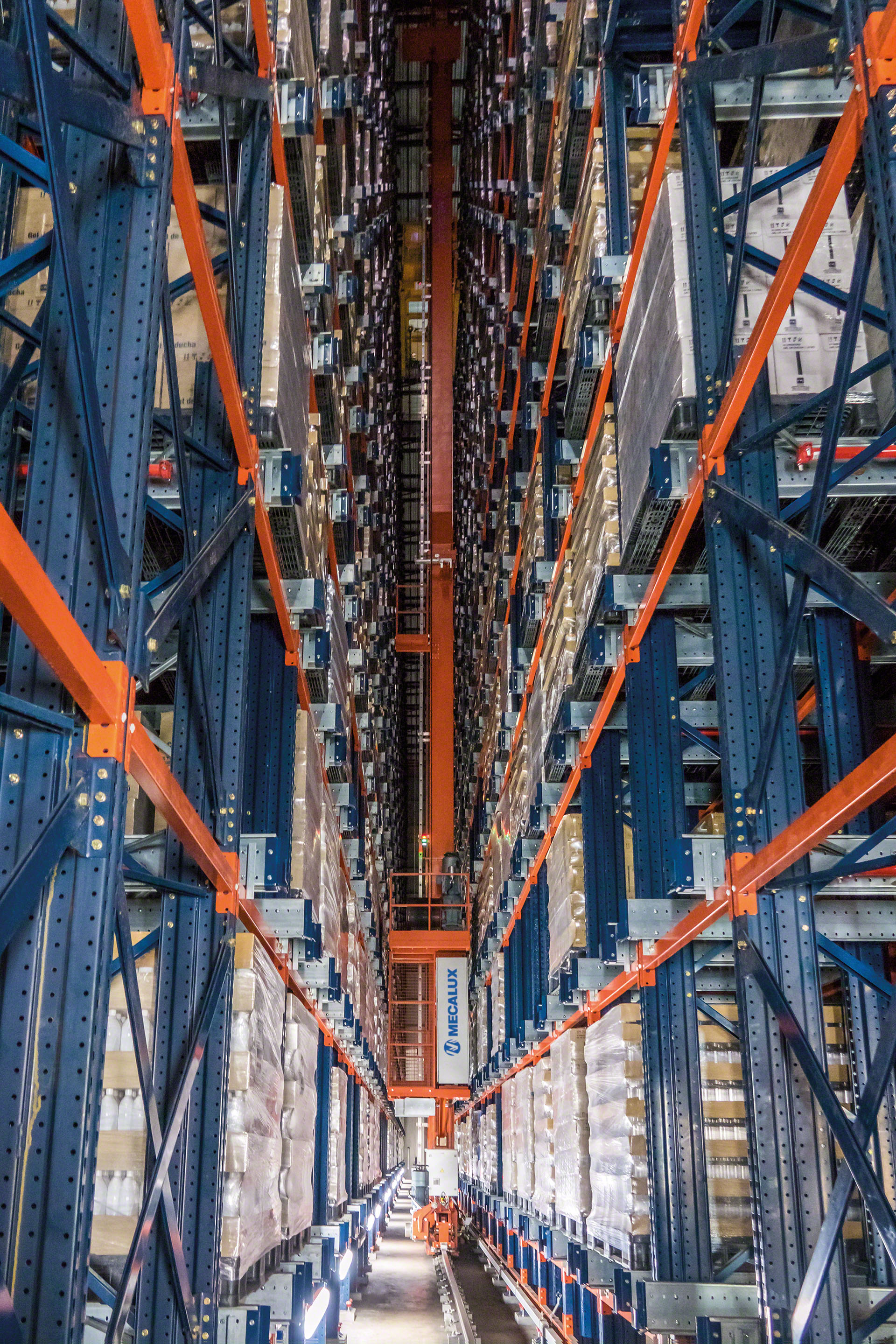

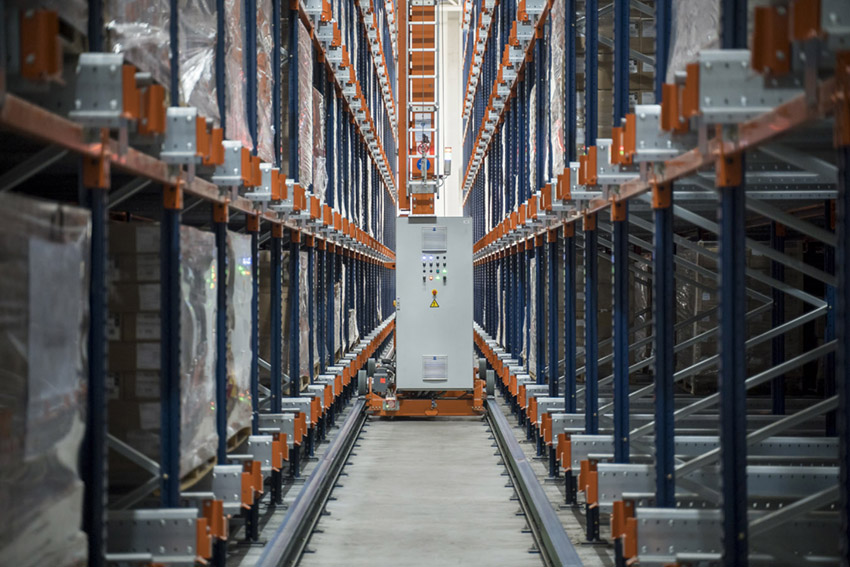

The stacker crane is responsible for guiding the automatic shuttle to the storage channel where the goods are located

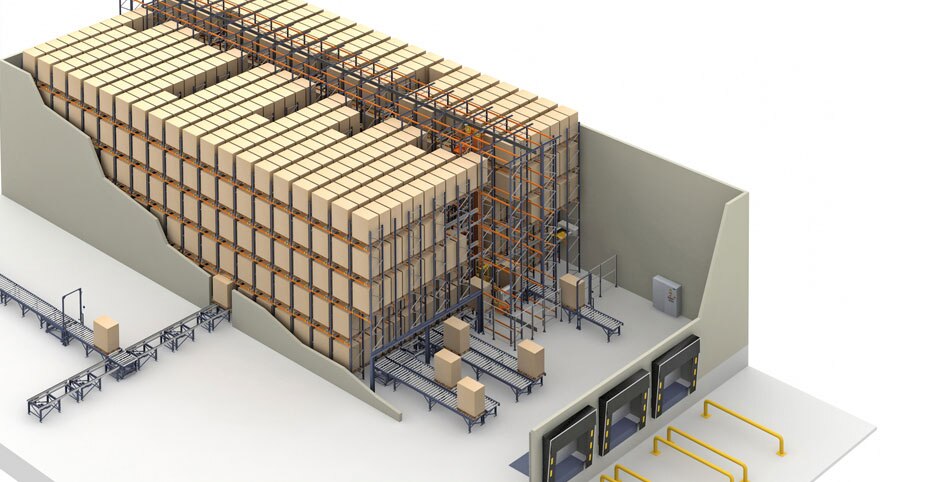

Automatic Pallet Shuttle system can be adapted to low-bay warehouses

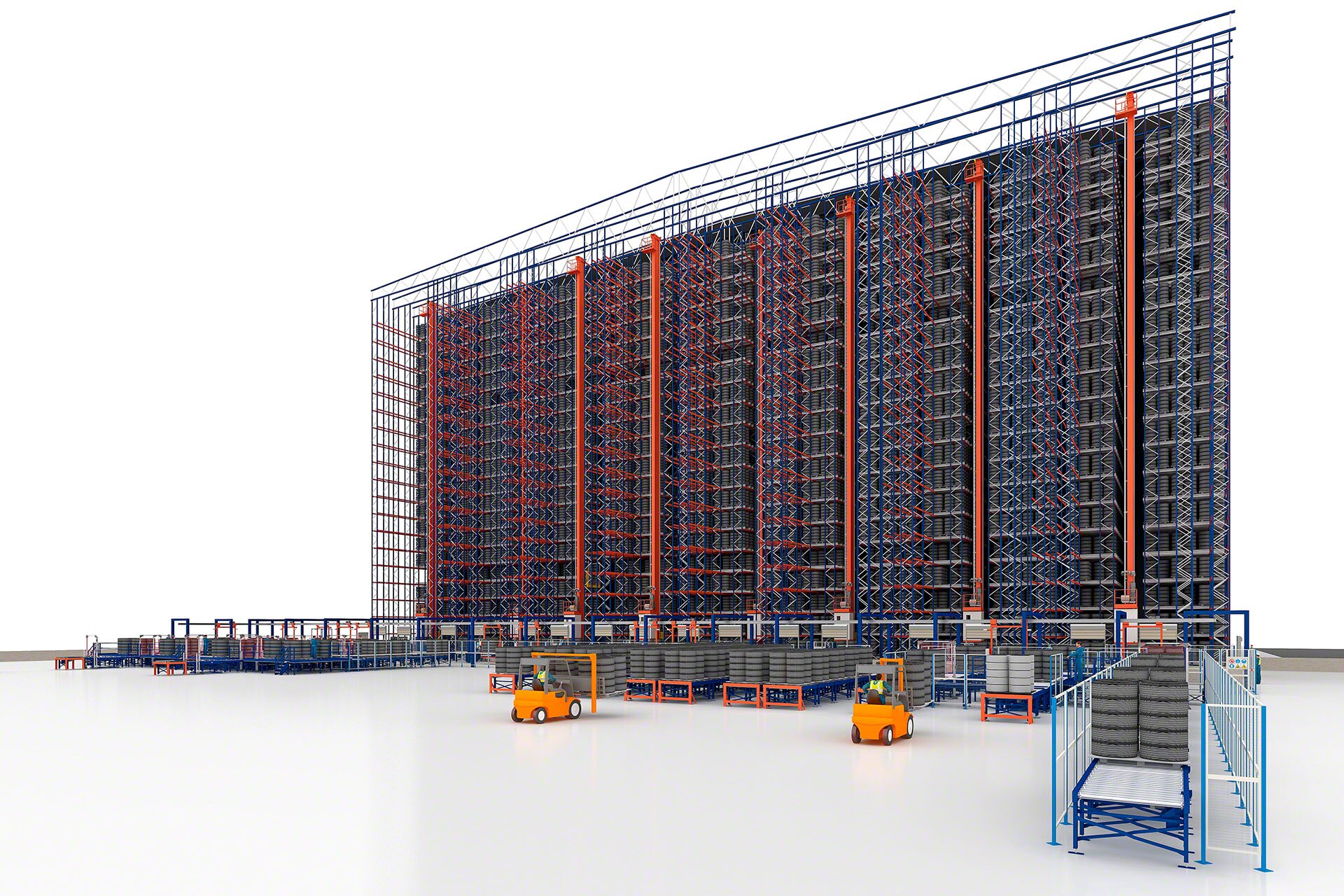

The union of the stacker crane and APS means optimized storage capacity in high-bay systems
The automatic shuttle can adapt to pallets comprising different unit loads
The Pallet Shuttle system with stacker crane is effective for products from different sectors and industries
In compact pallet racking with Pallet Shuttle, the lower level can be used for live storage for picking to make the most of warehouse space

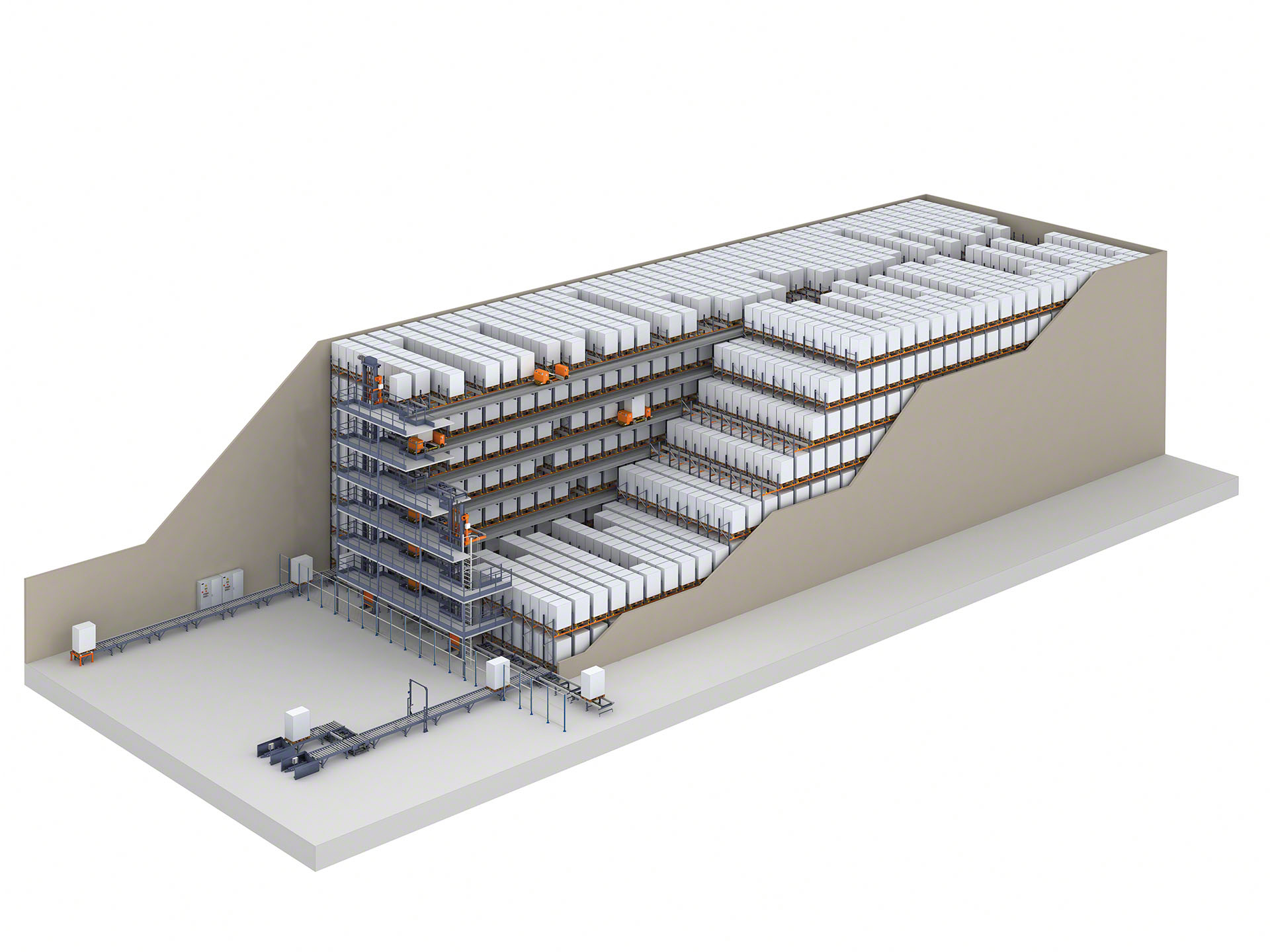

The combination of the transfer car and APS guarantees a large storage capacity and a high number of cycles
Automated systems such as the APS are ideal for cold stores as they are fully resistant to extreme environmental conditions

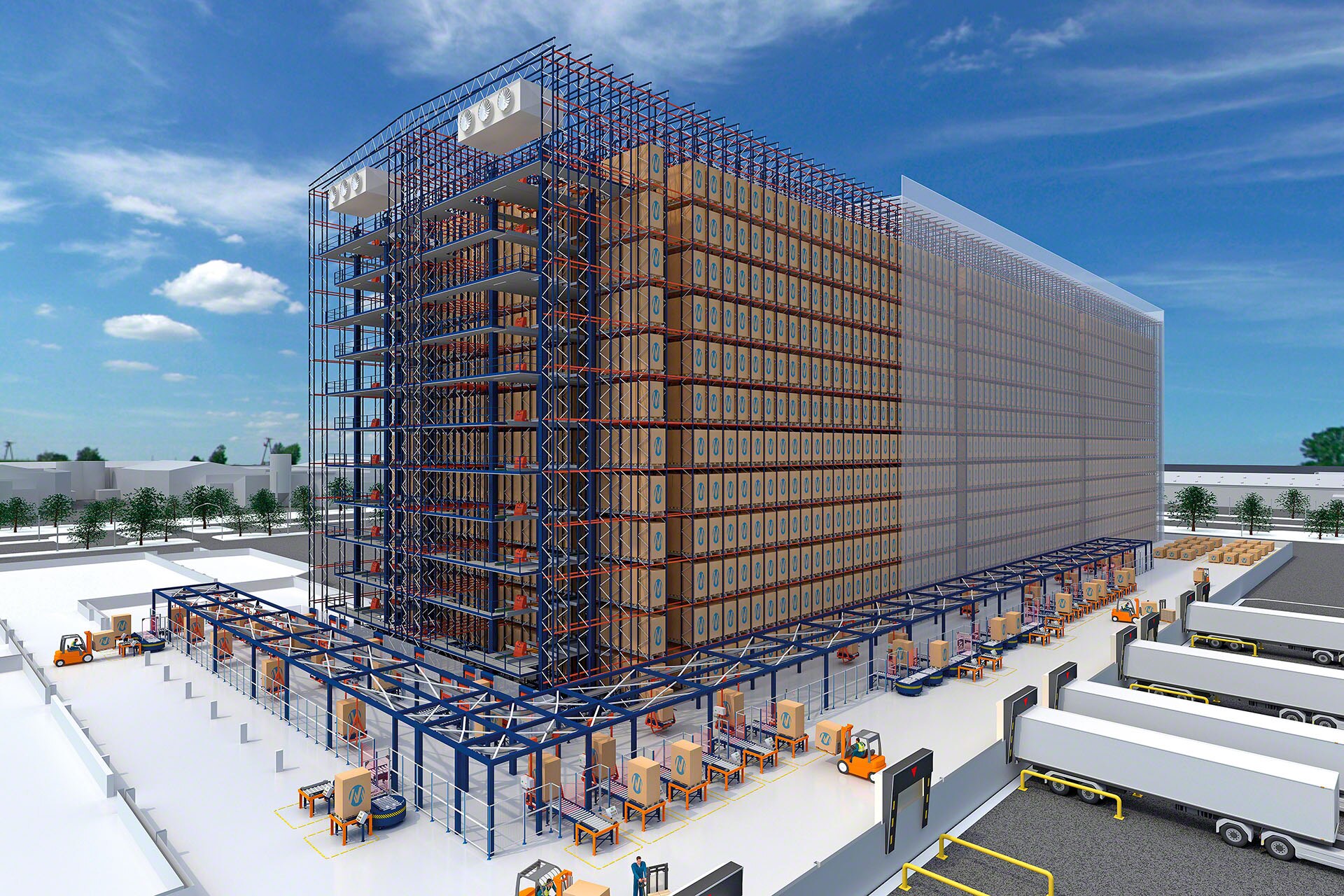

The mixture of automated systems with a clad-rack structure optimizes the capacity of a storage facility
The transfer car inserts the APS into the lane to sort pallets with just one action
The shuttle is in charge of inserting the automatic shuttle into each of the storage aisles

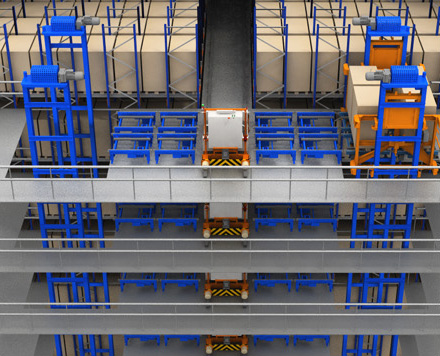

Automated pallet lifts are usually installed to automate processes without the need for a stacker crane
The transfer car has its own maintenance floor surface to ensure the system’s safety and operation
The transfer cars operate independently of each other, which accelerates the flow of goods in the warehouse
APS storage systems with transfer cars have safety elements for operators to control operations properly.
The shuttle system has multiple safety features, such as access platforms
Installation of an APS system can optimize low-bay warehouses
Automatic Pallet Shuttle ensures energy savings in cold store warehouses
The automatic Pallet Shuttle technology allows the warehouse to have several bays through an aisle with transfer car

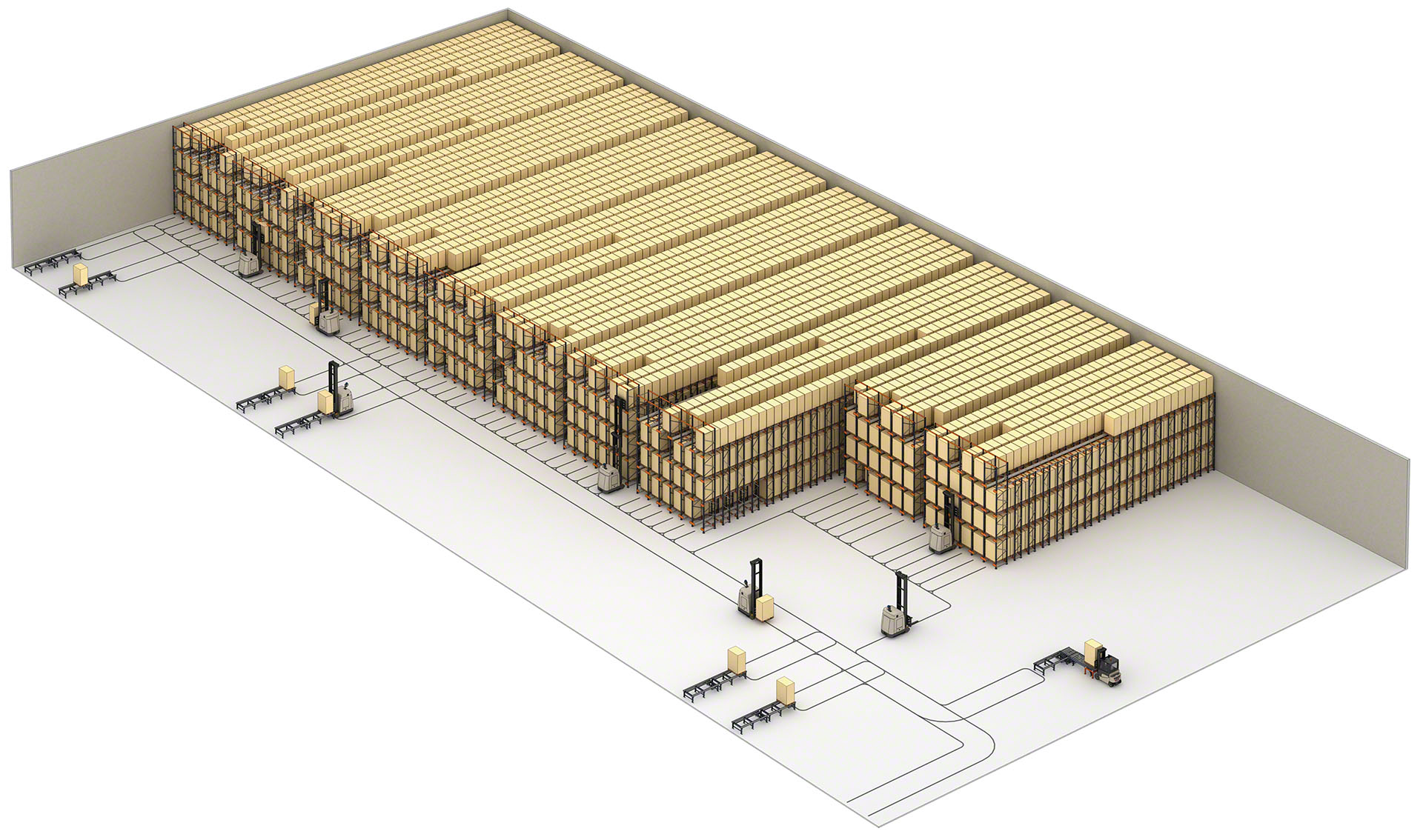

The Pallet Shuttle system can work with AGVs to fully-automate a warehouse

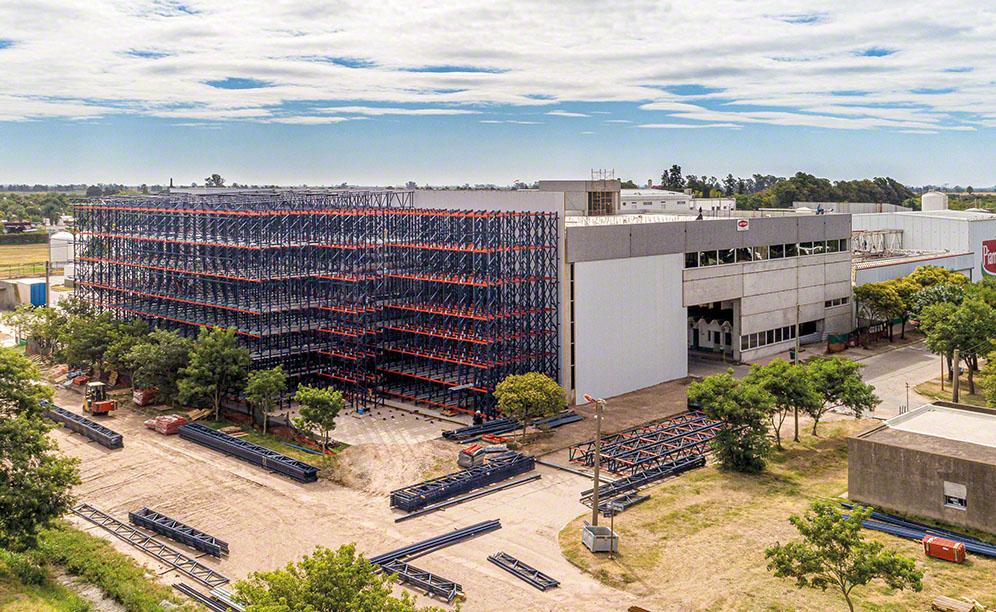

La Piamontesa modernises its new automated warehouse in Argentina play
Finieco's new automated warehouse in Porto play

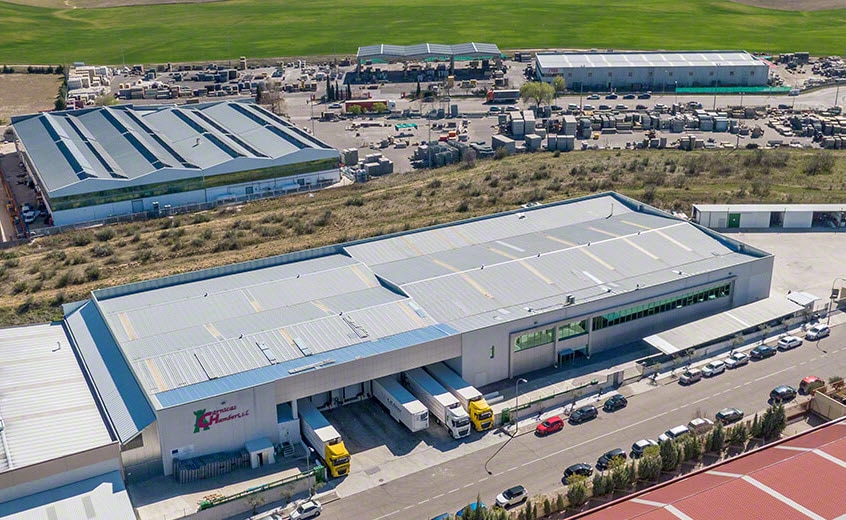

The fully-automated frozen-storage installation of Cárnicas Chamberí play
Cistér: Capacity and high flow of movements play

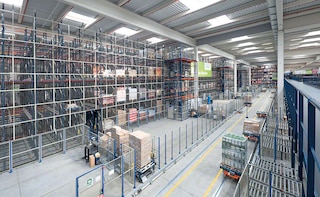

Vídeo automated warehouse sequencer of Luis Simões play
